Topcon Rotationslaser RL-H5A mit Laser-Empfänger LS-100D digital Baulaser horizontal

VERSANDKOSTENFREIE Lieferung dieses Artikels innerhalb Deutschlands


1.234,95 EUR
Inhalt 1 Stück
* inkl. MwSt. zzgl. Versandkosten
Artikelnummer: 1026026-01
Produkt ID: 7197
Hersteller: Topcon
WEEE Nummer - Topcon - 89974531
Inhalt: 1 Stück
Menge:
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/f9kgme84dtod/plugin/45/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "Ae9cAZ7DmefkNtxvitmC1ULPsS6mrZ_CrOuHQnI9dr85AWyXFSKinu3lY0W5v7ylAErDpYkqYZSd8v6z"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiYjUzYjZjYmU0NmJlNGUwOGVhNGFhYWJiODE5YmMyZDMzMmJlNmU5MGVjYWM5OGI2OWM4YTMzMjU1Y2U0NmEzMnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDYtMjJUMTg6Mzg6NTkuMTMzWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBma1V4bnRCcjlrMExTZElwTE16cXRkdUdVNE5Jb2htWGFyOG1URVJKNWNmNDh2TUJMZ2tBZ3NJS0hpWHg4ZEpIWUdyMVY3UkFpNHVTNWZlSW01NzZmLXdnTnpBIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "Ae9cAZ7DmefkNtxvitmC1ULPsS6mrZ_CrOuHQnI9dr85AWyXFSKinu3lY0W5v7ylAErDpYkqYZSd8v6z"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiYjUzYjZjYmU0NmJlNGUwOGVhNGFhYWJiODE5YmMyZDMzMmJlNmU5MGVjYWM5OGI2OWM4YTMzMjU1Y2U0NmEzMnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDYtMjJUMTg6Mzg6NTkuMTMzWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBma1V4bnRCcjlrMExTZElwTE16cXRkdUdVNE5Jb2htWGFyOG1URVJKNWNmNDh2TUJMZ2tBZ3NJS0hpWHg4ZEpIWUdyMVY3UkFpNHVTNWZlSW01NzZmLXdnTnpBIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('66771e4831cf1', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('66771e4831cf1', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('66771e4831cf1', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('66771e4831cf1', 'paypal', 'buynow', 'rect', 'gold'); }
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/f9kgme84dtod/plugin/45/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "Ae9cAZ7DmefkNtxvitmC1ULPsS6mrZ_CrOuHQnI9dr85AWyXFSKinu3lY0W5v7ylAErDpYkqYZSd8v6z"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiYjUzYjZjYmU0NmJlNGUwOGVhNGFhYWJiODE5YmMyZDMzMmJlNmU5MGVjYWM5OGI2OWM4YTMzMjU1Y2U0NmEzMnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDYtMjJUMTg6Mzg6NTkuMTMzWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBma1V4bnRCcjlrMExTZElwTE16cXRkdUdVNE5Jb2htWGFyOG1URVJKNWNmNDh2TUJMZ2tBZ3NJS0hpWHg4ZEpIWUdyMVY3UkFpNHVTNWZlSW01NzZmLXdnTnpBIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "Ae9cAZ7DmefkNtxvitmC1ULPsS6mrZ_CrOuHQnI9dr85AWyXFSKinu3lY0W5v7ylAErDpYkqYZSd8v6z"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiYjUzYjZjYmU0NmJlNGUwOGVhNGFhYWJiODE5YmMyZDMzMmJlNmU5MGVjYWM5OGI2OWM4YTMzMjU1Y2U0NmEzMnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDYtMjJUMTg6Mzg6NTkuMTMzWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBma1V4bnRCcjlrMExTZElwTE16cXRkdUdVNE5Jb2htWGFyOG1URVJKNWNmNDh2TUJMZ2tBZ3NJS0hpWHg4ZEpIWUdyMVY3UkFpNHVTNWZlSW01NzZmLXdnTnpBIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); }

Lieferzeit 24-48 Stunden*

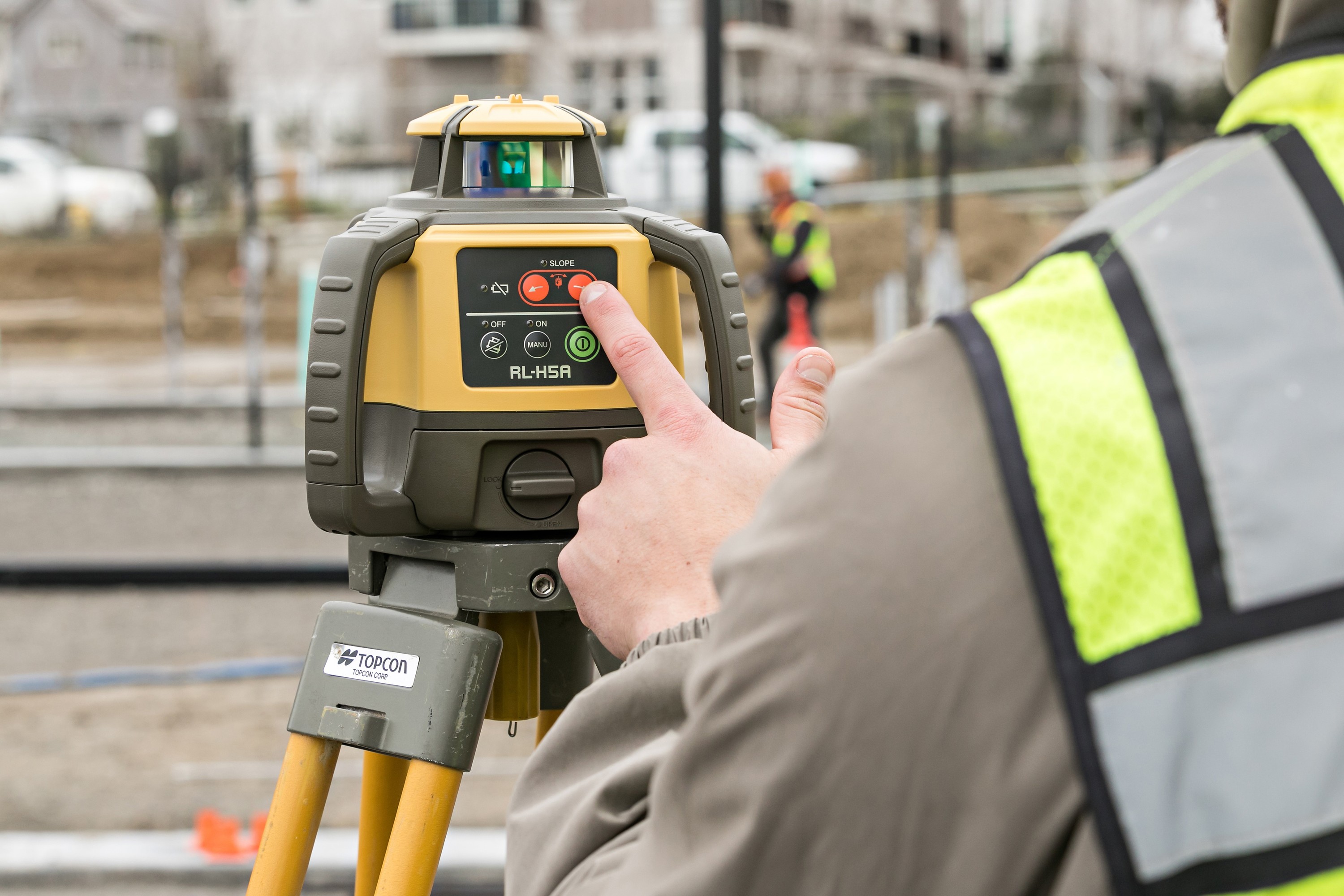

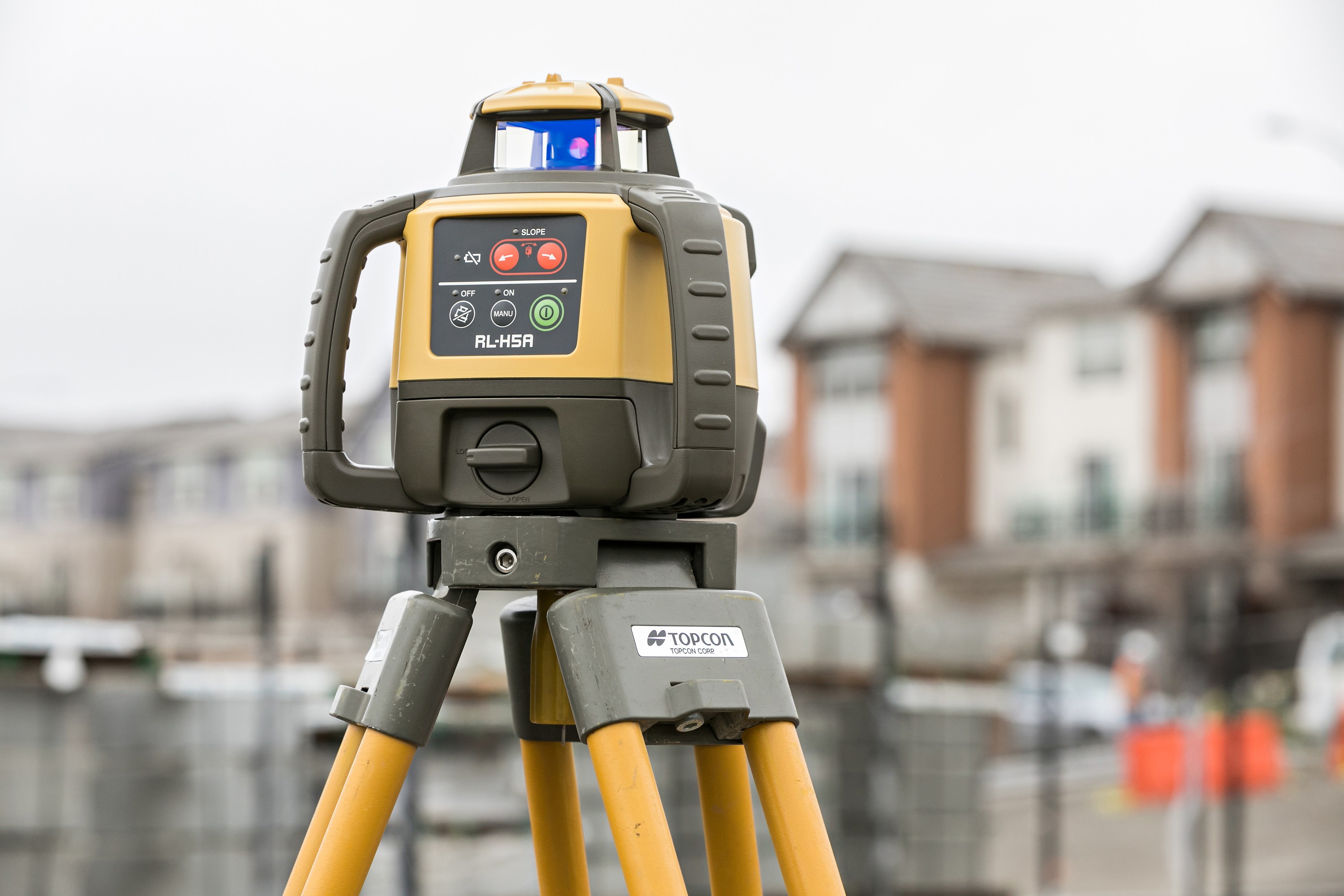

Rotationslaser

Topcon RL-H5A

mit Empfängersensor LS-100D digital



Selbsthorizontierender Baulaser der nächsten Generation

• hohe Reichweite (800 m)

• Empfänger für hohe Reichweiten

• einfach und intuitiv bedienbare manuelle Neigungsfunktion einer Achse

• Horizontalgenauigkeit von ±10 Bogensekunden (1,5 mm auf 30 m)

• Selbsthorizontierbereich von ±5 Grad

• bis zu 100 Stunden Dauerbetrieb mit Batterie





Besonders genauer Laser für hohe Reichweiten

Der große Einsatzbereich und die hohe Genauigkeit ermöglichen die einfache Höhenprüfung mit den Geräten der Serie RL-H5.

Einfache Bedienung

Die elektronische Selbsthorizontierung richtet das Gerät in wenigen Sekunden nach dem Drücken der Betriebstaste korrekt aus. Gerät der RL-H5A während des Betriebs durch äußere Einflüsse aus der Waage, führt er automatisch eine Neuausrichtung durch. Die Motoren für die Selbsthorizontierung sind auf ±10 Bogensekunden genau.

Großer Arbeitsbereich

Selbst Höhen in einem Abstand von 400 Metern zum Laser lassen sich problemlos ermitteln. Dieses Instrument bietet die Leistung und Reichweite für einen Arbeitsbereich mit 800 Meter Durchmesser.

Lange Betriebsdauer

Der wiederaufladbare Akkupack im RL-H5A sorgt für bis zu 60 Stunden Dauerbetrieb.

Zuverlässigkeit bei jedem Wetter

Der RL-H5A ist nach Schutzart IP66 zertifiziert. So sieht echte Baustellentauglichkeit aus: widerstandsfähig gegen Staub, kurze Schauer und sintflutartige Regengüsse.

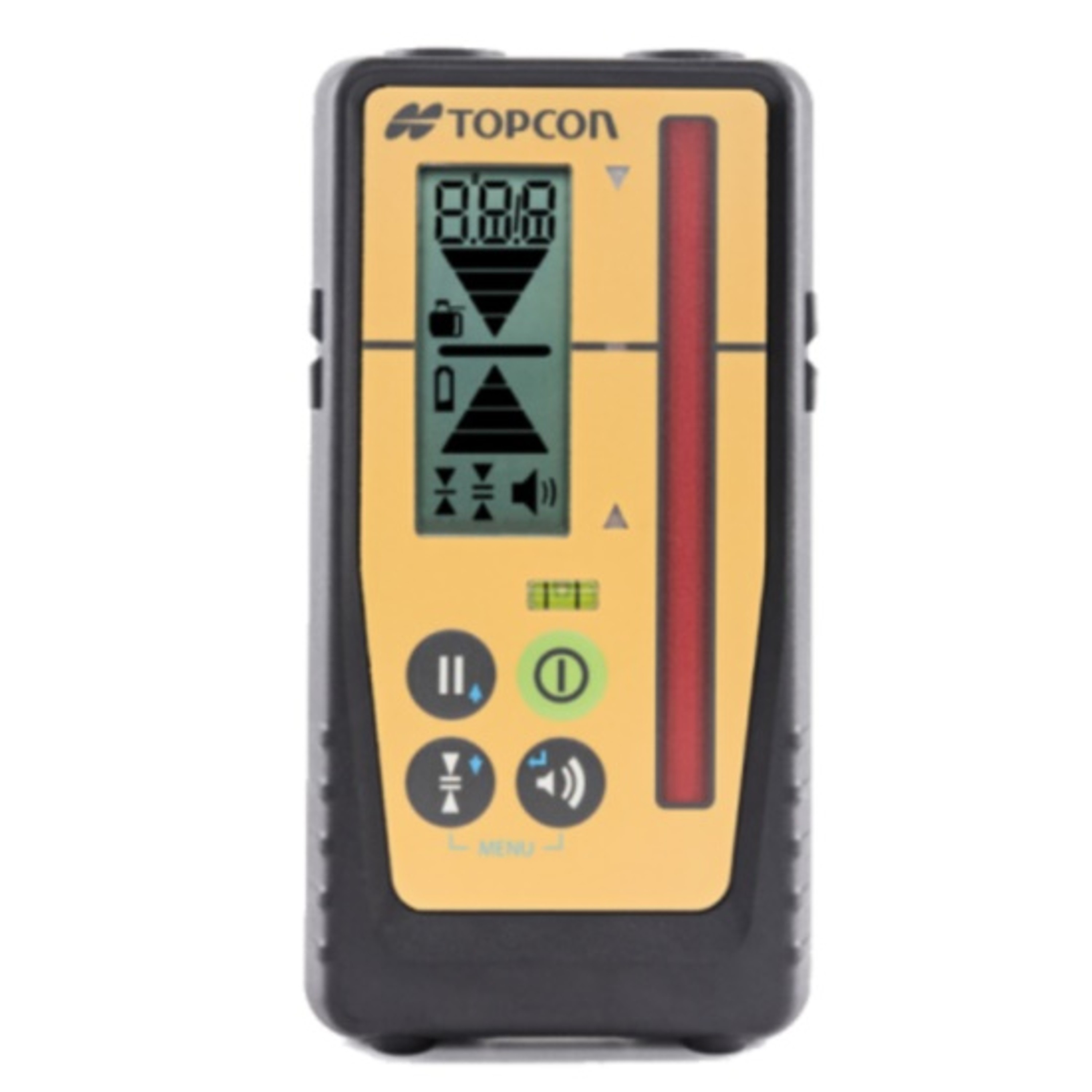

mit Laserempfänger LS-100D

Der vielseitige und praktische Lasersensor LS-100D macht die Höhen- und Neigungskontrolle mit der digitalen Anzeige leicht. Er verfügt über einen besonders großen Strahlerfassungsbereich und kann sogar störende Signale von Rundumleuchten und Blinklichtern ausblenden. Das große und helle LCD zeigt auf Vorder- und Rückseite eine neunstufige Höheninformation sowie den Abstand zur Sollhöhe an. Für eine noch bequemere Ablesung kann die Anzeige eingefroren werden. Dreifarbige LED und eine starke Magnetbefestigung eignen sich ideal für die vertikale Anbringung im Stahlbau oder die Höhenprüfung bei Aushubarbeiten.

Wird der Sensor mit einem Rotationslaser von Topcon eingesetzt, zeigen Symbole im LCD einen Höhenalarm oder einen schwachen Akkustand des Lasers an.

  • Im Sonnenlicht ablesbares Display
  • Magnetbefestigung
  • Höhenalarm
  • Besonders großer Erfassungsbereich mit Blinklichtunterdrückung
  • 3-farbige LED-Anzeige
  • Warnung bei schwacher Batterie
  • Einfrieren
  • Toleranzeinstellung
  • Messbereich (Durchmesser) 800 m mit Serie RL-H5A
  • Vertikaler Empfangsbereich 90 mm; (–30 mm bis +60 mm)
  • Digitalwert-LCD 70 mm; (–20 mm bis +50 mm)
  • Horizontaler Empfangsbereich ±45°
  • Unterdrückung von Blinklichtern Ja
  • Maßeinheit mm / cm / Zoll / Zollbruch
  • Sollhöhenauflösung ±0,5 mm / ±1,0 mm / ±2,0 mm / ±5,0 mm / ±10,0 mm
  • LCD-Höhenanzeigen 9 Kanäle
  • LED-Höhenanzeigen Orange, Grün, Rot (ein/aus wählbar)
  • Display LCD beidseitig
  • Summer Laut/Leise/Aus
  • Röhrenlibelle Ja
  • Warnungen Höhenalarm, Batterie (für Serie RL-H4C, RL-SV2S und RL-200)
  • Batterie Trockenbatterie (Typ AA/LR6, ein Stück)
  • Betriebsdauer Bis zu 45 Stunden mit Alkalibatterien
  • Batteriestandsanzeige LCD-Symbol
  • Automatische Abschaltung circa 30 Minuten
  • Staub- und Wasserfestigkeit Schutzart IP67 (IEC 60529)
  • Betriebstemperatur –20 °C bis +50 C
  • Abmessungen (L × B × H) 134 x 69 x 25 mm
  • Gewicht 190 g (mit Batterie Typ AA/LR6)
  • Magnetbefestigung Zwei Rundmagnete oben
  • Sensorhalter 100 Schraubbefestigung (Standardlieferumfang)

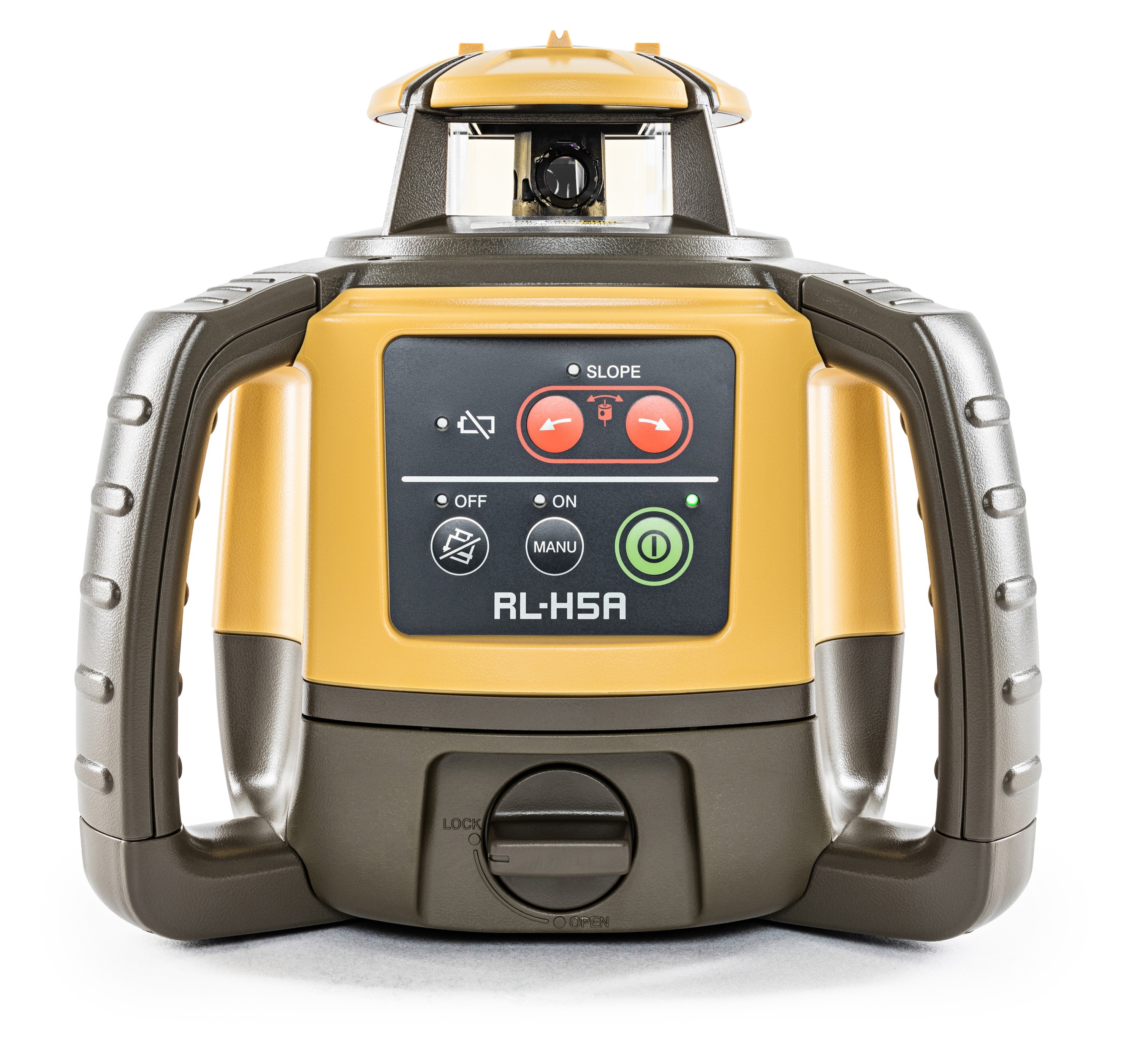

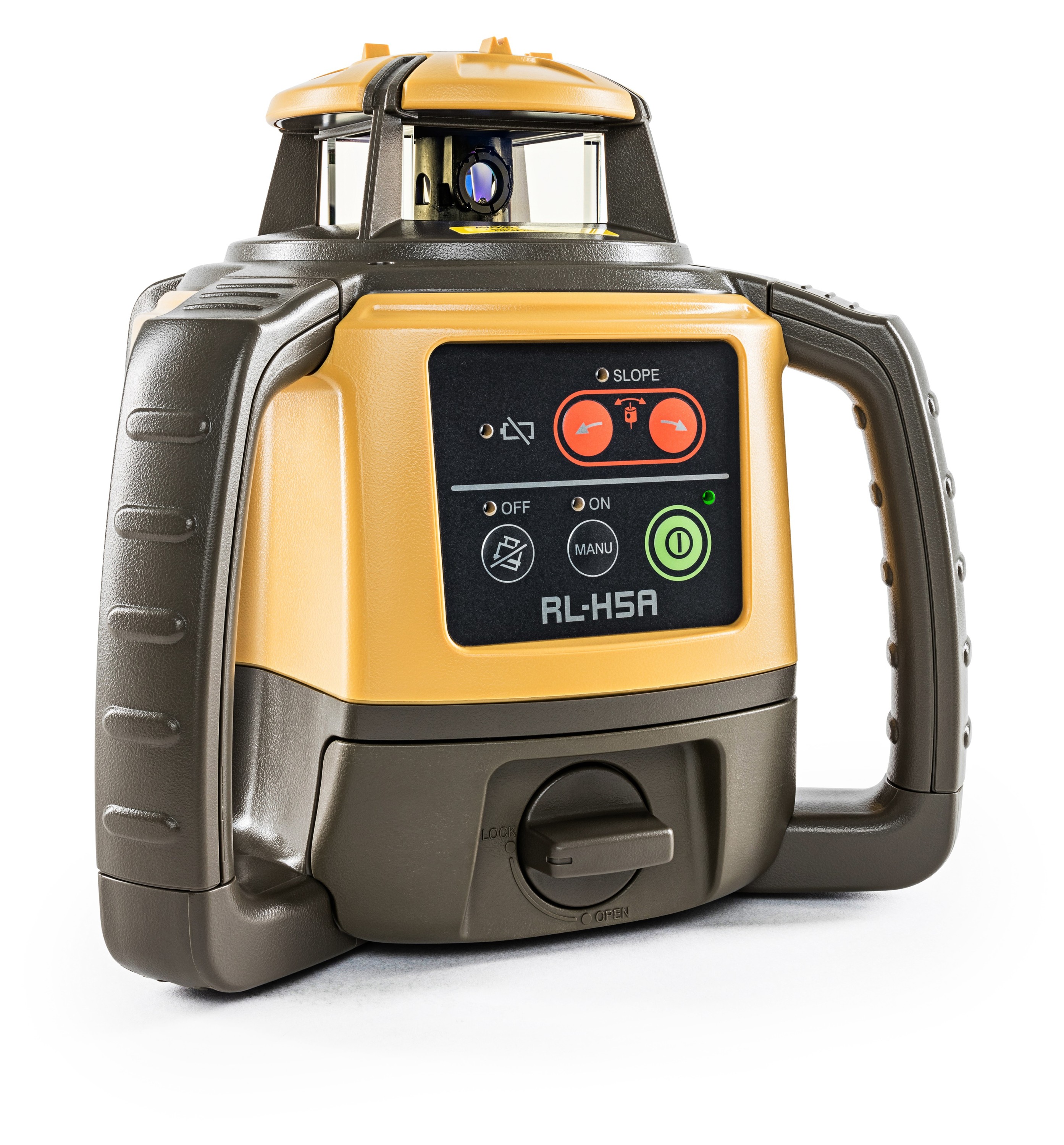

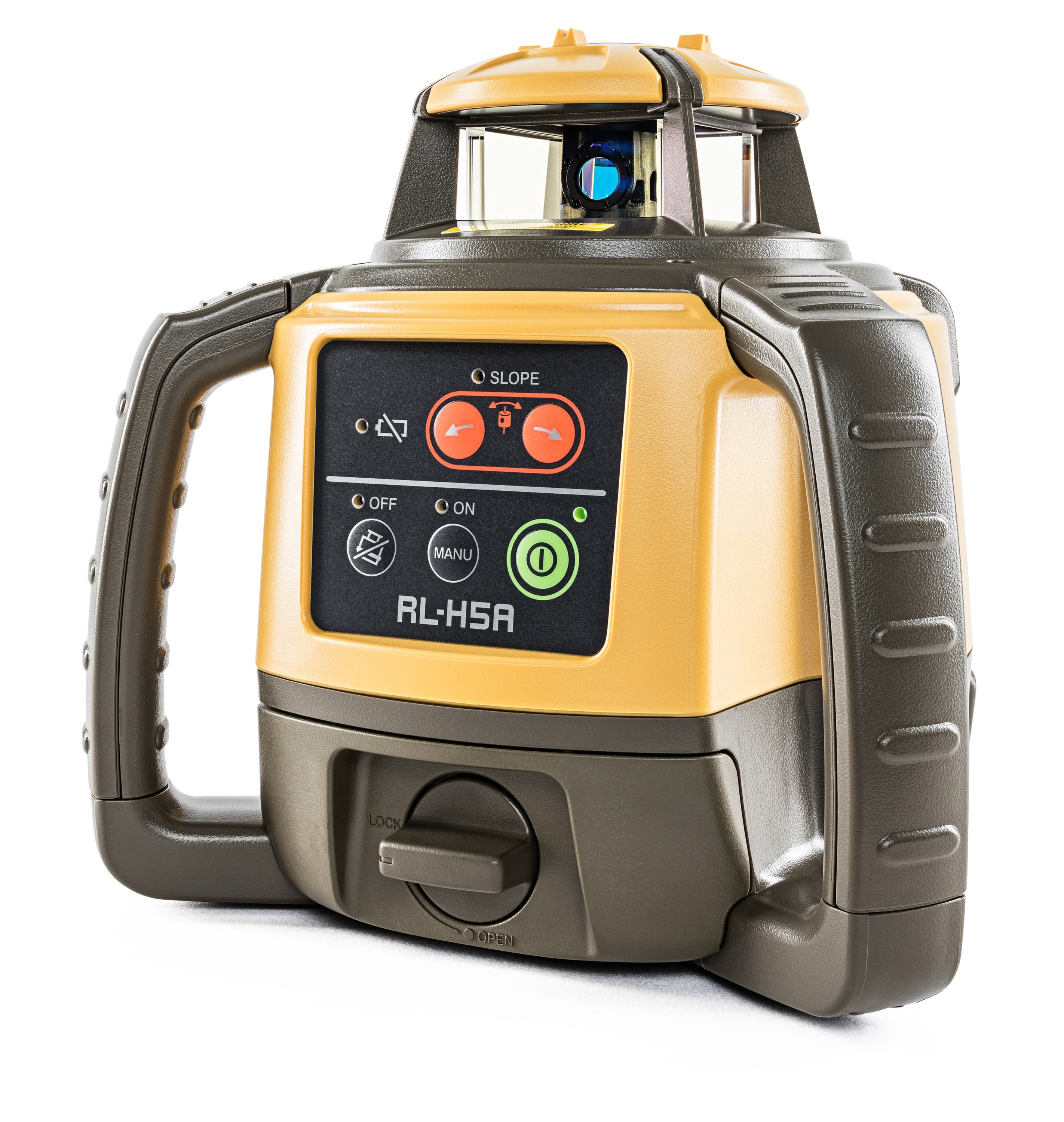

Technische Daten RL-H5A

  • Genauigkeit Lage: ±10 Bogensekunden
  • Selbsthorizontierbereich Horizontal ±5°
  • Arbeitsbereich 800 m
  • Rotationsgeschwindigkeit 600 U/min
  • Staub- und Wasserfestigkeit IP66
  • Betriebsdauer Alkalibatterien: 100 Stunden
  • Betriebsdauer Ni-MH-Akku: 60 Stunden
  • Betriebstemperatur –20 °C bis 50 °C
  • Abmessungen (L x B x H) 172 × 211 × 205 mm
  • Laserklasse 2



Lieferumfang

  • Laser RL-H5A
  • Empfängersensor LS-100D
  • Sensorhalter
  • Akkupack
  • Ladegerät für Laser
  • Transportkoffer





TOPCON

Topcon-Laser sind seit Jahrzehnten auf den Baustellen dieser Welt zuhause. Und im Laufe der Zeit haben sie viel gelernt. Roter und grüner Laserstrahl sowie Funktionen wie SmartScan und Selbsthorizontierung, die genau auf Ihre Arbeitsweise zugeschnitten sind. Endlich haben Sie ein Werkzeug an der Hand, das ebenso erfahren und clever ist, wie Sie!

Bei Lasern kommt es in erster Linie auf die Wiederholgenauigkeit an. Alle Topcon-Laser werden feinmechanisch präzise entwickelt und gefertigt, damit Sie sich bei jeder Aufstellung auf exakte Linientreue verlassen können – jeden Tag. Unsere Funktion zur Selbstausrichtung ermöglicht höchste Genauigkeit für Ihren Erfolg.

Topcon-Laser sind hart im Nehmen. Der Beweis steht auf unzähligen Baustellen weltweit. Aufstellen, einschalten, loslegen: Tag für Tag, Jahr für Jahr. Diese Investition lohnt sich für lange, lange Zeit. Sie können sich sicher sein, dass unsere Laser die Leistung und Genauigkeit bieten, um all Ihre Anforderungen auf der ganzen Baustelle von der Höhenprüfung bis zur Maschinensteuerung zu erfüllen.



The Intersection of Infrastructure and Technology

Die Bauindustrie befindet sich an einem Punkt, an dem die Infrastrukturnachfrage immer stärker steigt, während gleichzeitig die für diese gewachsene Nachfrage benötigten, modernen Technologien verfügbar sind. Unternehmen, die bereit sind, neue Technologien einzusetzen, können sich so ihre Wettbewerbsfähigkeit sichern. Integrieren Sie die richtigen digitalen Lösungen für sich und Ihr Unternehmen. Gemeinsam bauen wir die Infrastruktur von Heute und Morgen.

Lösungen für 2D-Maschinensteuerung und Baulaser

Mit unseren Lösungen sind Termintreue und Budgeteinhaltung kein Problem mehr. Wir bieten Hardware, Software und Mobillösungen auf dem neuesten Stand der Technik, damit Sie die Effizienz steigern, die Genauigkeit verbessern und Ressourcen besser verwalten können. Unsere umfassende Branchenkenntnis und Erfahrung helfen Ihnen, Ihr Projekt perfekt zum Abschluss zu bringen und der Konkurrenz immer einen Schritt voraus zu sein. Dank der präzisen, flexiblen 2D-Baulösungen können Sie Folgendes erreichen:

  • eine Ausweitung Ihres Arbeitsumfangs
  • höhere Sicherheit auf der Baustelle
  • mehr Effizienz bei Planierprojekten

Wir bieten eine Vielzahl an Optionen für die 2D-Bauanwendung einschließlich Hochbau, Grabungs-, Nivellier-, Planier- und Fertigungskontrolle. Unsere Systeme bringen Sie mithilfe fortgeschrittener Technologie ganz einfach auf Soll. Und mit der Möglichkeit, Ihr System jederzeit auf vollständige 3D-Funktionalität aufzurüsten, können Sie ganz einfach neue Komponenten hinzufügen, um mit Ihrer Expansion Schritt zu halten.

Was aber wohl am wichtigsten ist: Alle unsere Produkte werden rigorosen Tests unterzogen und sind benutzerfreundlich, damit Sie sie schnell einsetzen und auch unter widrigsten Bedingungen kontinuierlich verwenden können.
