Diamant Hochfrequenz-Trennsäge WEKA TS 40 ANNA Set inkl. Umformer FU6D Handtrennsäge Säge - Bündig-Modell 2023 Bündigschnitt

Diamant-Hochfrequenz-Trennsäge

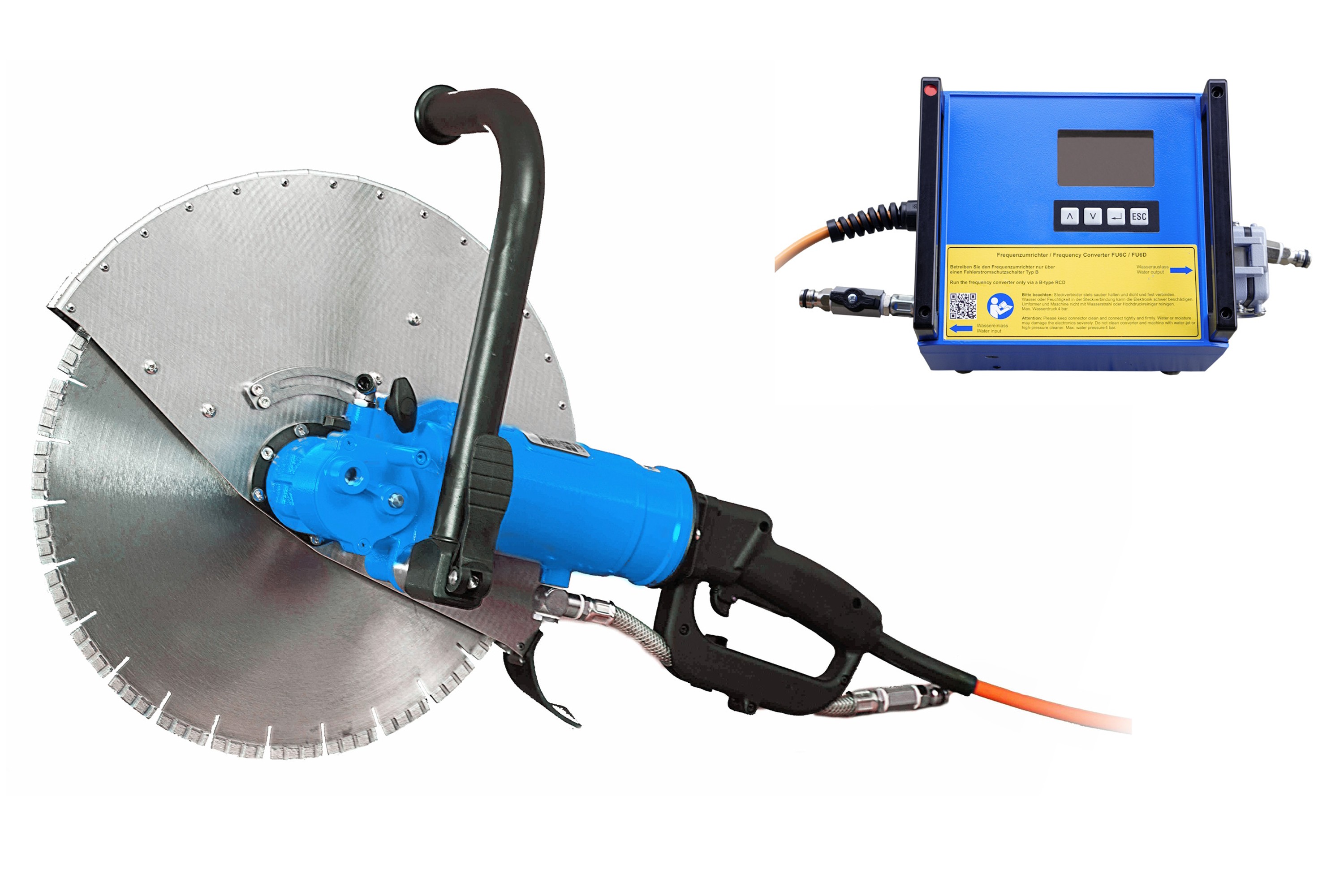

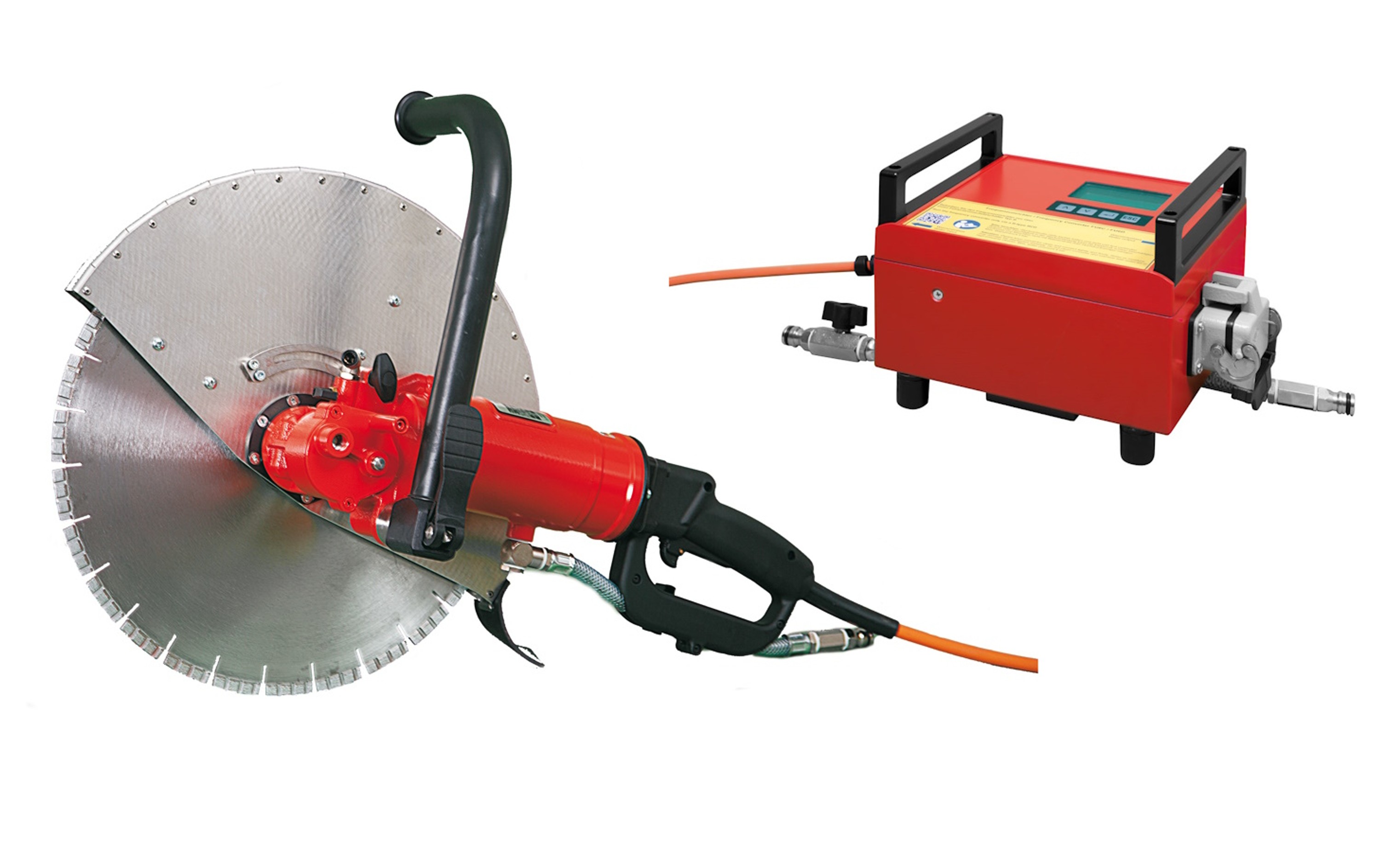

Weka TS 40 ANNA im Set

Schnitttiefe 165mm - für Trennscheiben ø 400mm

inklusive 1x Hochfrequenz-Umformer Weka FU6D

Diamant-Trennsäge für Schnitte in Beton und Mauerwerk bis zu 165 mm tief, extrem leistungsstarker, wassergekühlter Hochfrequenz-Motor, Betrieb mit 230 V und 400 V.

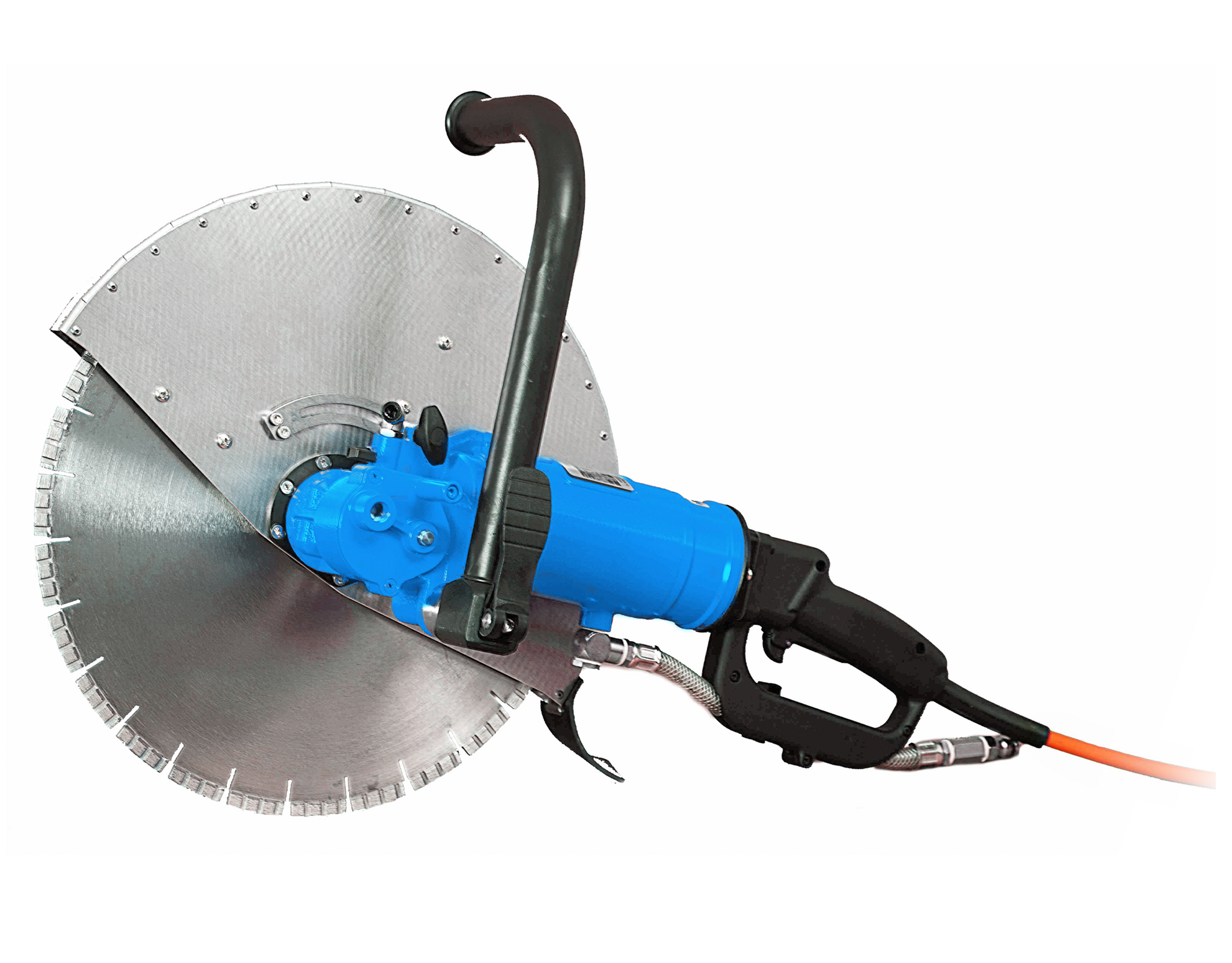

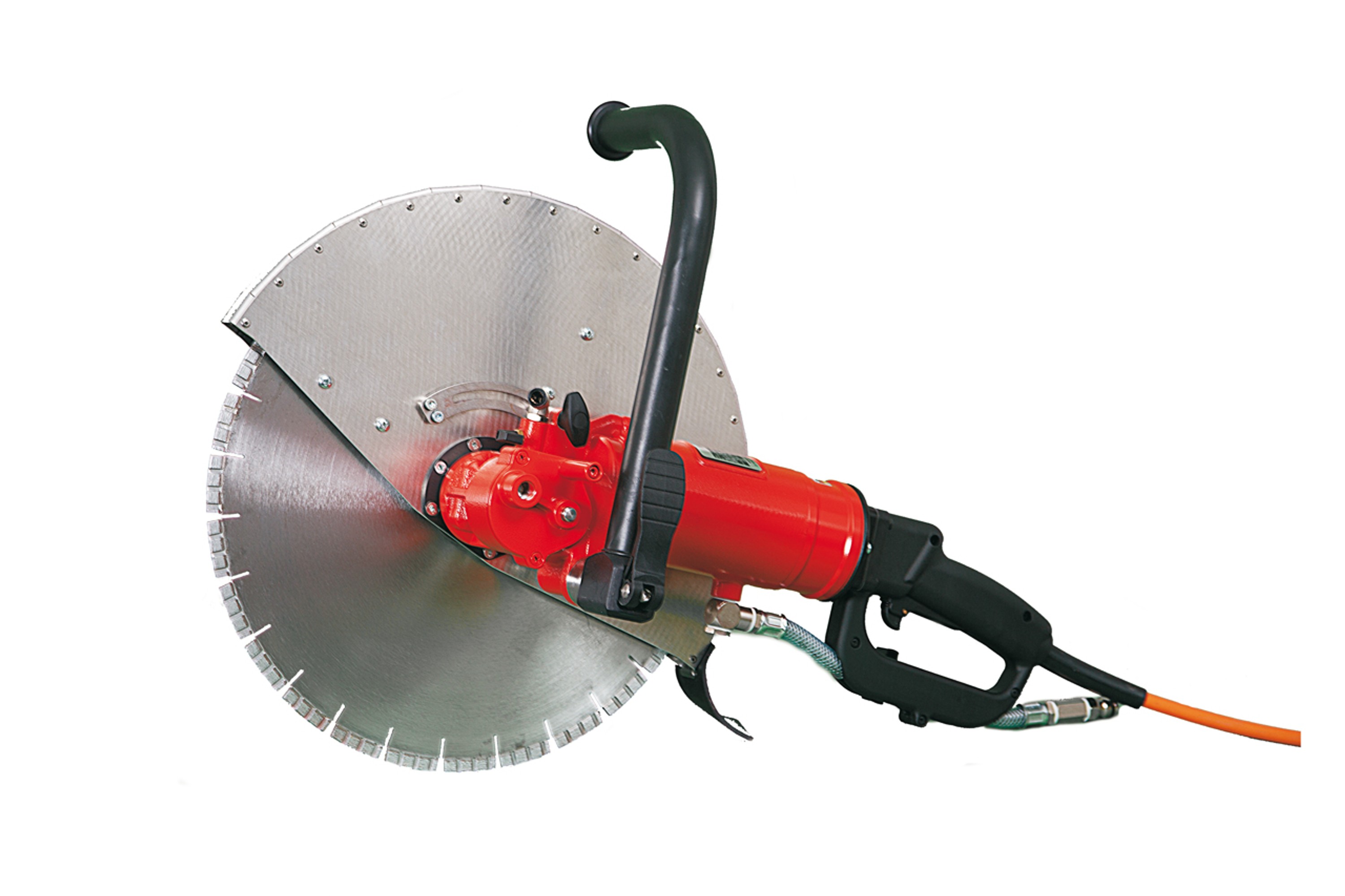

Die Hochfrequenz-Säge Weka TS40 ANNA ist die ideale Wahl für Profis, die präzise Schnitte und eine zuverlässige Leistung benötigen. Mit ihrer innovativen Technologie und hochwertigen Komponenten setzt die TS40 ANNA neue Maßstäbe.

Die TS40 ANNA ist für den vielseitigen Einsatz in Gestein, Asphalt, Beton und Mauerwerk konzipiert. Mit einer Schnitttiefe von bis zu 165mm (Sägeblatt mit 400mm Durchmesser) zeichnet sich die Säge durch ein sehr gutes Leistungsgewicht – 6500W bei 9,4kg – aus. Durch individuelle Einstellmöglichkeiten wie ein verstellbarer Haltegriff und die variable Position des Blattschutzes kann die Säge an jede Trenn-Aufgabe optimal angepasst werden.

Eine der herausragenden Eigenschaften der TS40 ANNA ist ihre außergewöhnliche Schnittgenauigkeit. Dank der Hochfrequenz-Technologie bietet die Säge eine unübertroffene Präzision, sodass Sie selbst anspruchsvollste Aufgaben mühelos bewältigen können. Darüber hinaus zeichnet sich die TS40 ANNA durch ihre hohe Leistungsfähigkeit aus. Mit einem leistungsstarken Motor und einer optimalen Drehzahl erreicht die Säge eine beeindruckende Schnittleistung. Sie können sich auf eine schnelle und effiziente Arbeitsweise verlassen, die Ihnen Zeit und Energie spart.

(Umformer FU6D oder FU6C wird für Betrieb benötigt)

Vorteile:

• Sehr leistungsstarker, wassergekühlter Hochfrequenz- Motor; kann sowohl an 230V als auch an 400V betrieben werden.
• Hohe Leistung – kompakte Abmessungen, geringes Gewicht
• Verstellbarer Haltegriff, variable Position des Blattschutzes
• Getriebe mit Ölbadschmierung
• Spritzwassergeschützt nach IP55
• Bypass-Ventil zum Trockenschneiden
• Ergonomische Griffgestaltung

Anwendung:

• Schneiden von Öffnungen für Fenster und Türen in Betonwänden und Mauerwerk
• Schneiden von Brüstungen, Asphalt, Rohren
• Abbrucharbeiten bei Renovierungen

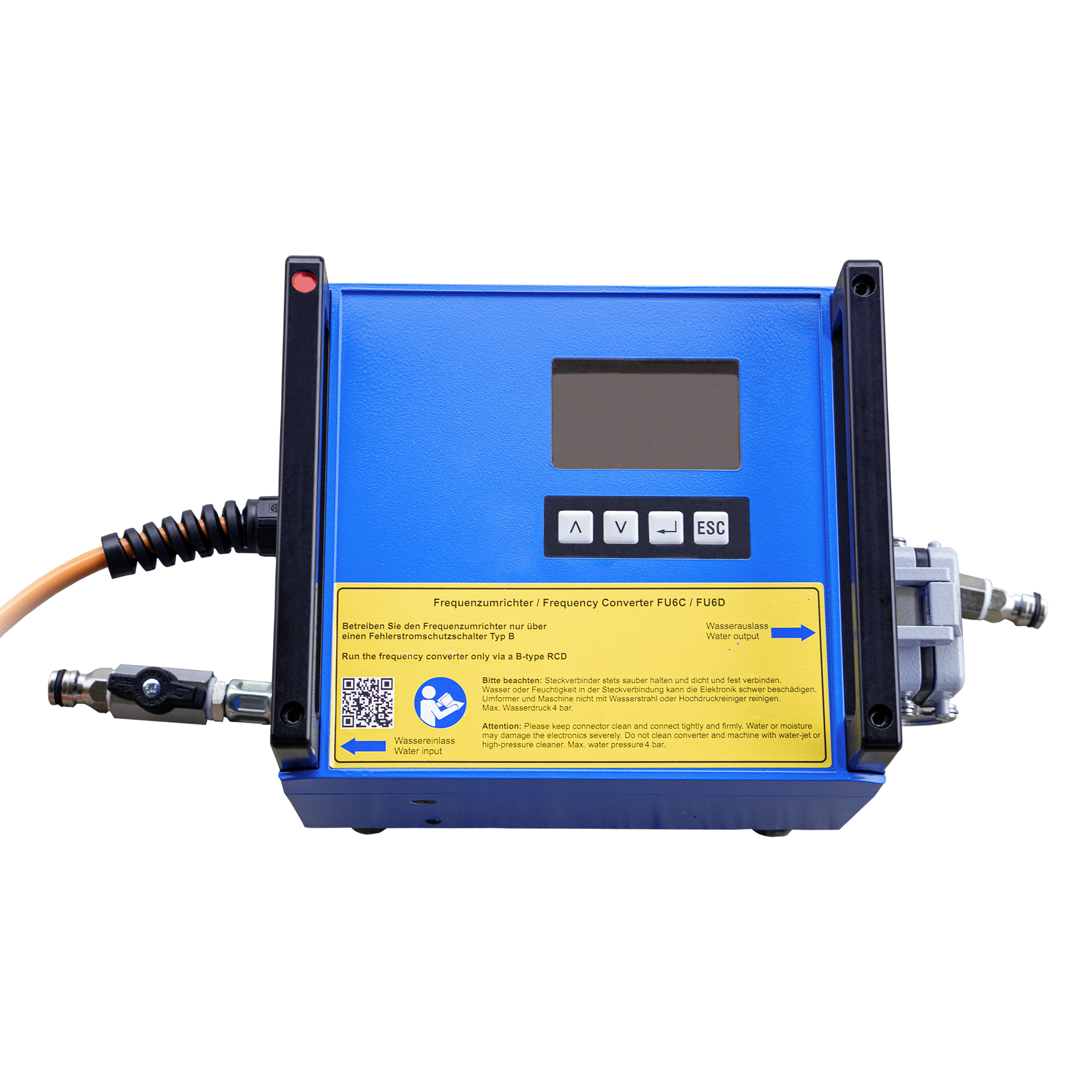

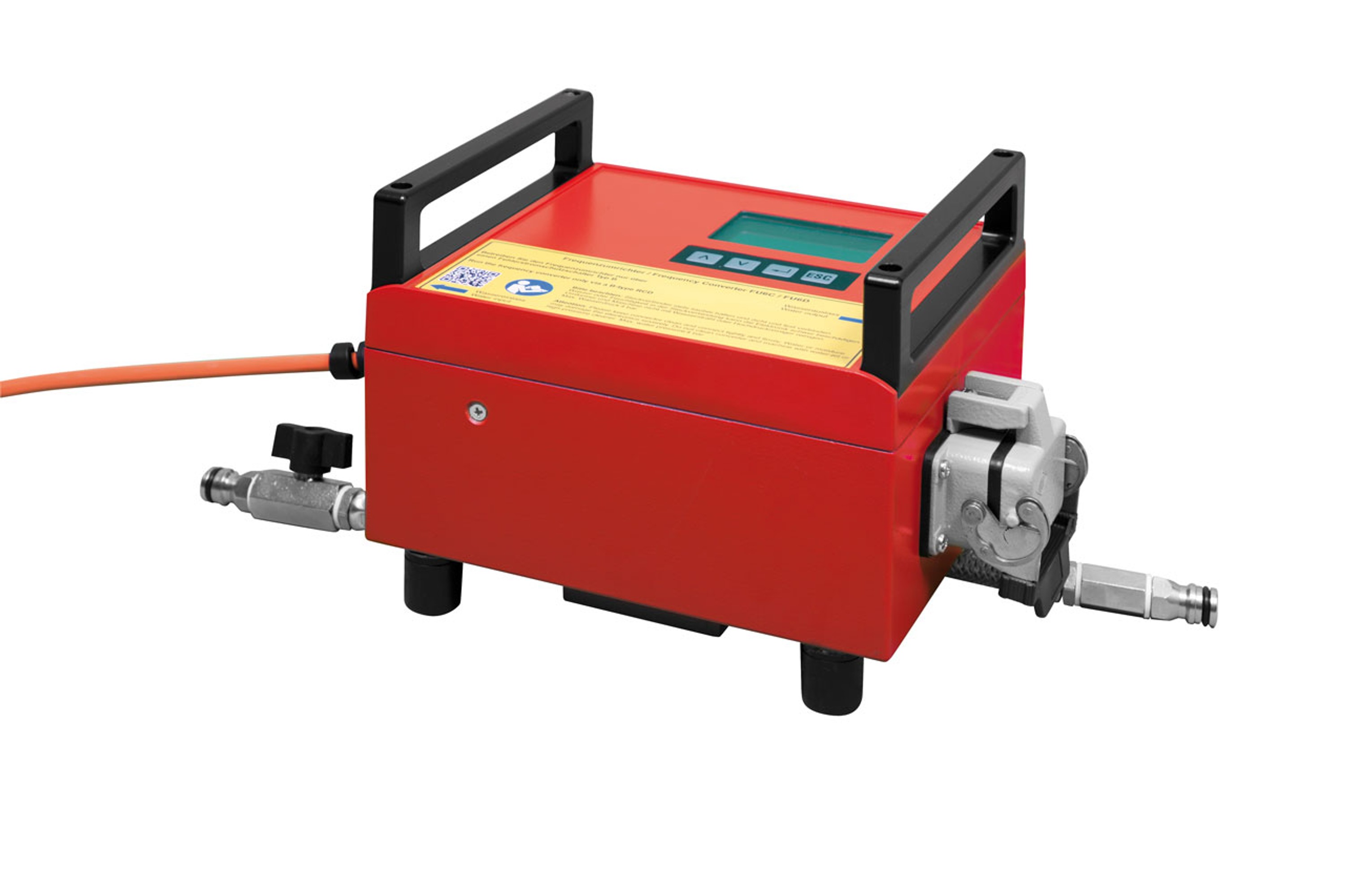

Hochfrequenz-Umformer Weka FU6D mit Display:

Als universales Antriebsaggregat für alle Hochfrequenzgeräte aus der ANNA-Geräteserie wurde der bestehende Frequenzumrichter FU6U mit einigen neuen Funktionen ausgestattet. Sowohl dem Anwender, als auch dem Service-Techniker ergeben sich hierdurch bedeutende Vorteile bei Betrieb und Wartung des Frequenzumrichters.

Herausragende neue Merkmale sind die Integration einer Bluetooth®-Schnittstelle zur einfachen und sicheren Durchführung von Software-Updates (mit Hilfe der WEKA Service App), sowie eines Displays mit Folientastatur. Über ein LC-Display hat der Nutzer nun Zugriff auf vielfältige Informationen und kann mit Hilfe der Folientastatur Einstellungen am Frequenzumrichter vornehmen.

Der wassergekühlte Frequenzumformer kann als universales Antriebsaggregat alle Geräte der ANNA-Serie steuern und antreiben. Der FU6D Hochfrequenz-Umrichter ermöglicht die effiziente Steuerung von Hochfrequenz-Maschinen und sorgt für eine präzise und stabile Leistungsausgabe. Er bietet eine breite Palette an Einstellungsmöglichkeiten, um den Anforderungen verschiedener Anwendungen gerecht zu werden. Der Umrichter ist einfach zu bedienen und ermöglicht eine schnelle und einfache Anpassung der Einstellungen.

Der Frequenzumformer kann sowohl 1-phasig als auch 3-phasig betrieben werden, je nachdem welcher Anschluss gerade zur Verfügung steht. Die Nennleistung beträgt bei 230V (1-phasig) 3700 W und bei 400 V 3AC (3-phasig) starke 6500 W.  Das Gewicht beträgt 4,4 kg.

Sollten Sie ein individuelles Angebot über WEKA-Produkte benötigen, rufen Sie uns an oder schreiben eine Email.

Weka Produktbeschreibung:

Ich bin die leistungsstarke Diamant-Trennsäge für den vielseitigen Einsatz in Gestein, Asphalt, Beton und Mauerwerk. Mit meinem Diamant-Sägeblatt von 400 mm Durchmesser schneide ich Betonwände und Mauerwerk bis zu 165 mm tief und das manuell.

Hochfrequenz – Antriebsmotor - Meine Nennleistung beträgt bei 230V die maximal erreichbaren 3700 W und bei 400 V 3AC sogar starke 6500 W.

Mein Motor ist nach dem von WEKA patentierten Kühlprinzip wassergekühlt. Der Kühlkreislauf ist dabei vollkommen vom elektrischen Teil des Motors getrennt. Sollten bei sehr robuster Handhabung des Motors meine Dichtungen versagen, tritt das Kühlwasser nicht in den Innenraum meines Motors, sondern nur nach außen.

Motorsteuerung - Gesteuert werde ich von einem sehr effizienten Umrichter, dem FU 06 Converter, der in einer kleinen stabilen Aluminiumbox untergebracht ist. Er versorgt mich mit der erforderlichen Energie, regelt meine Stromaufnahme und Drehzahl. Die integrierte PFC (Powerfactor Correction) sorgt dafür, dass ich vom Netz keinen Blindstrom aufnehme, sondern nur Energie, die ich in mechanische Leistung umsetzen kann.

Mein Umrichter erkennt selber, ob ich an 230 V oder an 400 V betrieben werde und passt Strom und Leistung entsprechend an. Mein Motorstrom wird den Erfordernissen nach geregelt und auf den Maximalwert begrenzt. Dadurch kann ich nicht überlastet werden. Die Temperatur meines Motors wird ständig überprüft. Werde ich zu stark belastet, oder zu wenig gekühlt, so schaltet mich meine Leistungselektronik ab, bevor mir etwas passiert.

Handhabung und Bedienung - Über meinen Umrichter werde ich mit dem 400 V Netz verbunden. Zum Betrieb am 230 V Netz wird mein Adapterkabel verwendet. Durch den verstellbaren Haltegriff und die variable Position meines Blattschutzes lasse ich mich an jede Trenn-Aufgabe optimal anpassen. Mein integrierter Sicherheitsschalter verhindert ein versehentliches Starten des Motors weitgehend. Das Diamant-Sägeblatt wird manuell in den zu bearbeitenden Werkstoff eingetaucht. Durch langsame Vor- und Rückwärtsbewegungen wird der gewünschte Schnitt ausgeführt. Soll ich Trockenschneiden, so kann mein Motor weiterhin wassergekühlt werden, indem über mein Bypassventil der Wasserfluss umgelenkt wird.

Mein Blattwechsel erfolgt sehr einfach, da die Befestigungsschraube durch einen im Blattschutz angebrachten Blattschutzdeckel, der mit einem Bajonettverschluss versehen ist und somit leicht entfernt werden kann, unbehindert zugänglich ist.

Selbstverständlich erfolgt die Wasserkühlung indirekt über die Sägespindel und kühlt somit das Diamantwerkzeug perfekt. Der Kugelhahn ist dabei unter dem Schalterhandgriff so angebracht, dass er mit dem Zeigefinger leicht bedient werden kann, ohne die Säge loszulassen.

Stabilität und Gewicht - Mein Aluminiumgehäuse macht mich stabil und gleichzeitig leicht - gemessen an der hohen Nennleistung von 6500 W bin ich mit 9,4 kg sehr handlich.

Korrosions- und Wasserschutz - Mein Gehäuse und Blattschutz sind aus Aluminium, alle wesentlichen Teile an mir sind rostfrei. Mein Umformer und ich sind nicht nur sehr leistungsstark und robust, sondern auch spritzwassergeschützt nach der Schutzart IP 55 entsprechend EN 60 529, d.h. bei bestimmungsgemäßem Gebrauch kann somit kein Wasser in mein Inneres eindringen.

Ölbadschmierung - Selbstverständlich ist mein Getriebe - wie alle Getriebe der ganzen WEKA Familie - mit einerÖlbadschmierung versehen und dadurch effizient, wartungsarm und langlebig.

Lebensdauer - Der in meinem Microcontroller integrierte Betriebsstundenzähler lässt mich 250 h permanent arbeiten. Danach zeige ich meinem Bediener an, dass ich gewartet werden möchte, indem ich erst dann starte, wenn meine Starttaste dreimal betätigt wird.

Technische Daten

Modell  Weka TS 40 ANNA

Nennleistung 3700 W (bei 230V) und 6500 W (bei 400V)

Abgabeleistung 2700 W (bei 230V) und 4800 W (bei 400V)

Spannung, Frequenz 230 V und 400 V (Umformer FU6D oder FU6C wird für Betrieb benötigt)

Schnitttiefe 165 mm

max. Blatt-Durchmesser ø 400 mm  (6 gesenkte Nebenlöcher für Bündigschnitt nötig)

Aufnahme-Bohrung 25,4 mm

Drehzahl 2500 U/min

Gewicht  9,4 kg

Mitgeliefertes Zubehör

• 1x Hochfrequenz-Trennsäge TS 40 ANNA
• 1x Hochfrequenz-Umformer FU6D
• ohne Trennscheibe

(Umformer FU6D wird zum Betrieb benötigt und ist im Lieferumfang enthalten!)

Nur bei uns mit unserem bewährten Qualitäts - Diamantwerkzeug (im Shop)

--> bei Kauf einer WEKA-Maschine bekommen Sie einen Sonderpreis auf unsere Bohrkronen und Trennscheiben (Fragen Sie uns!)

--> Sparen Sie Versandkosten bei Mehrfachbestellung !!

WEEE Nummer - Weka - 98076449
