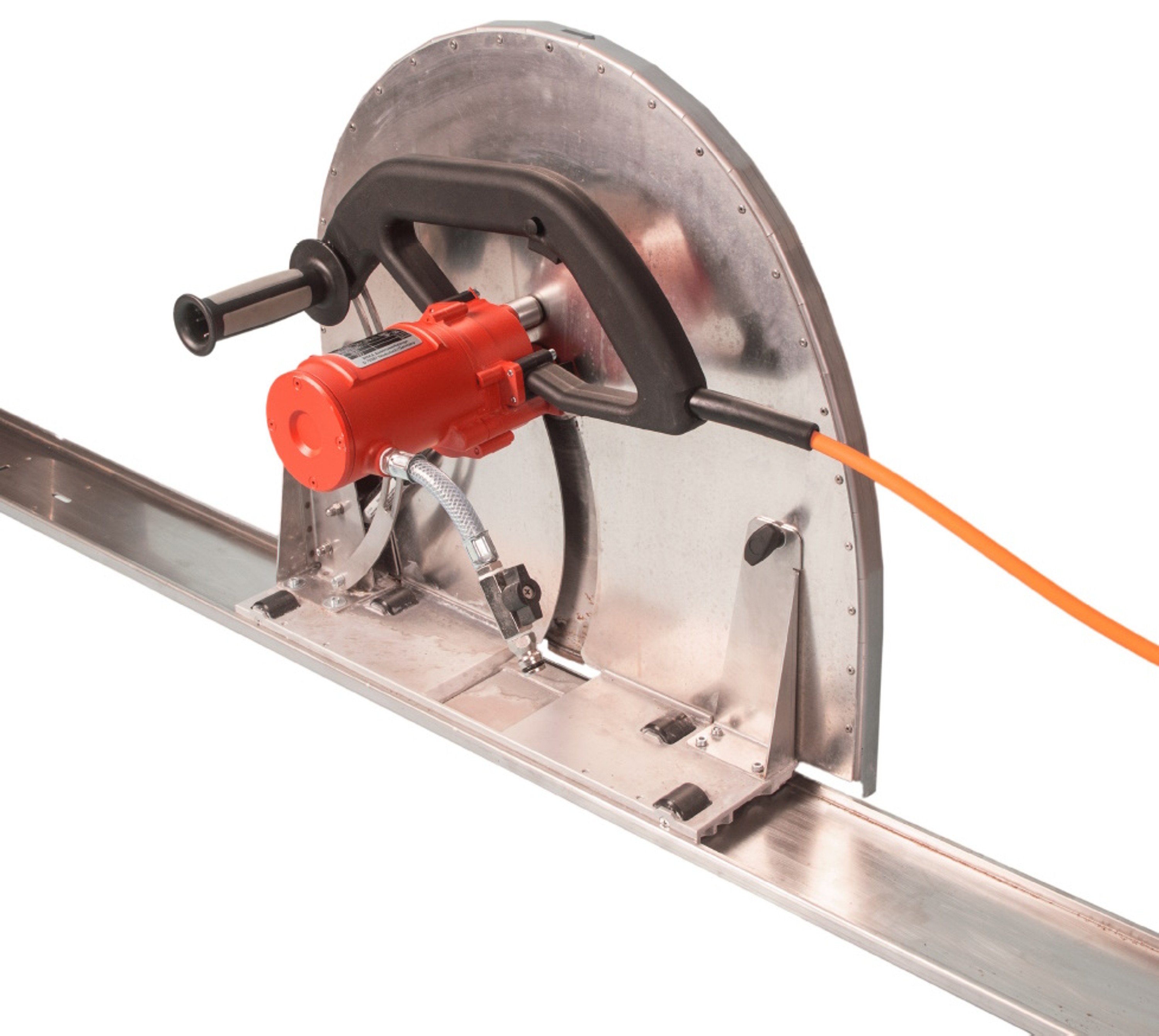

Diamant Hochfrequenz-Trennsäge WEKA HS 50 EMMA Handtrennsäge 500 mm Säge ohne Umformer mit Führungsschiene 2180 mm 2,18 m

Diamant-Hochfrequenz-Trennsäge

Weka HS 50 EMMA

Schnitttiefe 210mm - für Trennscheiben ø 500mm

inkl. Führungsschiene mit 2180 mm

Nass und Trockenschnitt möglich

Diamant-Handkreissäge für Schnitte in Beton und Mauerwerk bis zu 210 mm tief, wassergekühlter Hochfrequenz-Motor mit 3700W, mit Führungsschiene 2,18 m für lange Schnitte

Die Hochfrequenz-Säge Weka HS50 EMMA ist die ideale Wahl für Profis, die präzise Schnitte und eine zuverlässige Leistung benötigen. Die HS50 EMMA ist für den vielseitigen Einsatz in Gestein, Asphalt, Beton und Mauerwerk konzipiert.

Mit einer Schnitttiefe von bis zu 205mm (Sägeblatt mit 500mm Durchmesser) und dem geschlossenen Blattschutz ermöglicht die Säge präzise Schnitte. Ausserdem ist sie durch das Bypass-Ventil auch zum Trockenschneiden geeignet.

Dank der Hochfrequenz-Technologie bietet die Säge eine unübertroffene Präzision, sodass Sie selbst anspruchsvollste Aufgaben mühelos bewältigen können. Mit einem leistungsstarken Motor und einer optimalen Drehzahl erreicht die Säge eine beeindruckende Schnittleistung. Sie kann in 230V oder 400V betrieben werden. Sie können sich auf eine schnelle und effiziente Arbeitsweise verlassen, die Ihnen Zeit und Energie spart.

(Umformer FU6D oder FU6C wird für Betrieb benötigt)

Vorteile:

• Sehr leistungsstarker, wassergekühlter Hochfrequenz- Motor
• Hohe Leistung – kompakte Abmessungen, geringes Gewicht
• Vollkommen geschlossener Blattschutz
• Getriebe mit Ölbadschmierung
• Spritzwassergeschützt nach IP55
• Bypass-Ventil zum Trockenschneiden
• Ergonomische Griffanordnung
• Führungsschiene für lange Schnitte als optionales Zubehör

Anwendung:

• Schneiden von Öffnungen für Fenster und Türen in Betonwänden und Mauerwerk
• Abbrucharbeiten bei Renovierungen

Optional erhältlich (auf Anfrage - nicht im Lieferumfang):

HS50303C - Bündigblattschutz komplett

Sollten Sie ein individuelles Angebot über WEKA-Produkte benötigen, rufen Sie uns an oder schreiben eine Email.

Weka Produktbeschreibung:

Ich schneide mit meinem Diamant-Sägeblatt von 500 mm Durchmesser Betonwände und Mauerwerk bis zu 210 mm tief und das manuell mit Unterstützung einer einfachen Führungsschiene. Damit ist entspanntes und sicheres Arbeiten möglich. Einfach die Führungsschiene mit zwei Betonschrauben befestigen, dann mich auf die Schiene setzen und los geht’s.

Hochfrequenz - Antriebsmotor - Mein kleiner Motor leistet 3700 W bei 230 V und 6500 W bei einer Netzspannung von 400 V. Er ist nach dem von WEKA patentierten Kühlprinzip wassergekühlt. Der Kühlkreislauf ist dabei vollkommen
vom elektrischen Teil des Motors getrennt. Sollten bei sehr robuster Handhabung des Motors meine Dichtungen versagen, tritt das Kühlwasser nicht in den Innenraum meines Motors, sondern nur nach außen.

Motorsteuerung - Gesteuert und mit einer hochfrequenten Spannung versorgt, werde ich von einem sehr effizienten Umrichter, dem FU6 D, der in einer kleinen stabilen Aluminiumbox untergebracht ist. Der wassergekühlte Frequenzumrichter FU6 D kann als universales Antriebsaggregat alle Geräte der ANNA- und EMMA-Serie, sowie die HF - Bohrmaschine HD16 und HD18 versorgen. Die integrierte PFC (Powerfactor Correction) sorgt dafür, dass ich vom Netz keinen Blindstrom aufnehme, sondern nur Energie, die ich in mechanische Leistung umsetzen kann. Mein Umrichter erkennt selber, ob ich an 230 V oder an 400 V betrieben werde und passt Strom und Leistung entsprechend an. Übrigens erkennt er
Umrichter auch, welche Maschine angeschlossen wird. Ohne manuell einzugreifen passt er alle Parameter der Maschine an. Mein Motorstrom wird den Erfordernissen nach geregelt und auf den Maximalwert begrenzt. Dadurch kann ich nicht überlastet werden. Die Temperatur meines Motors wird ständig überprüft. Werde ich zu stark belastet, oder zu wenig gekühlt, so schaltet mich meine Leistungselektronik ab, bevor mir etwas passiert. Status- und Fehlermeldungen werden dem Anwender über ein am Frequenzumrichter angebrachtes Display ausgegeben.

Handhabung und Bedienung Über den Umrichter FU6 D werde ich mit dem 230V/400V Netz verbunden. Durch Drehen des Haltegriffs kann die Schnitttiefe eingestellt und fixiert werden. Dabei wird das Diamant - Sägeblatt auf die gewünschte Schnitttiefe eingetaucht und die gewünschte Position über den Haltegriff festgehalten. Wird mein Haltegriff gelöst und keine Tauch - Vorschubkraft angewendet, so kehrt das Sägeblatt über eine Gasdruckfeder wieder vollständig in den Blattschutz zurück. Durch diese Konstruktion wird meine Bediensicherheit erhöht. Durch die Anordnung der Parallelschwingen verändert sich beim Eintauchen die ergonomische Position meiner Griffanordnung nur unwesentlich. Soll ich Trockenschneiden, so kann mein Motor weiterhin wassergekühlt werden, indem über ein Bypassventil der Wasserfluss umgelenkt wird.

Stabilität und Gewicht - Durch die vorteilhafte Anordnung der Parallelschwingen bin ich stabil und kann durch die vier Führungsrollen und die seitlichen Führungsleisten im Schlitten leicht linear bewegt werden. Gemessen an der hohen Nennleistung von 6500 W bin ich mit 12,5 kg noch sehr handlich.

Korrosions- und Wasserschutz - Alle wesentlichen Teile an mir sind rostfrei. Mein Gehäuse und mein Führungsschlitten sind aus Aluminium, alle wesentlichen Bedienelemente sind aus rostfreiem Edelstahl hergestellt. Mein Umformer und ich sind nicht nur sehr leistungsstark und robust, sondern auch spritzwassergeschützt nach der Schutzart IP 55 entsprechend EN 60 529, d.h. bei bestimmungsgemäßem Gebrauch kann somit kein Wasser in mein Inneres eindringen.

Ölbadschmierung - Selbstverständlich ist mein Getriebe - wie die Getriebe der ganzen WEKA Familie - mit einer Ölbadschmierung versehen und dadurch effizient, wartungsarm und langlebig.

Technische Daten

Modell  Weka HS 50 EMMA

Nennleistung 3700 W (bei 230V) und 6500 W (bei 400V)

Abgabeleistung 2700 W (bei 230V) und 4800 W (bei 400V)

Nennstrom 16 A (bei 230V) und 13,5 A (bei 400V)

Spannung, Frequenz 230 V und 400 V (Umformer FU6D oder FU6C wird für Betrieb benötigt)

Schnitttiefe 210 mm

max. Blatt-Durchmesser ø 500 mm  (6 gesenkte Nebenlöcher für Bündigschnitt nötig)

Aufnahme-Bohrung 20 mm

Drehzahl 1850 U/min

Gewicht  12,5 kg

Mitgeliefertes Zubehör

• 1x Hochfrequenz-Trennsäge HS 50 EMMA
• 1x Führungsschiene 2180mm
• ohne Trennscheibe

(Umformer FU6D oder FU6C wird für Betrieb benötigt - nicht im Lieferumfang!)
