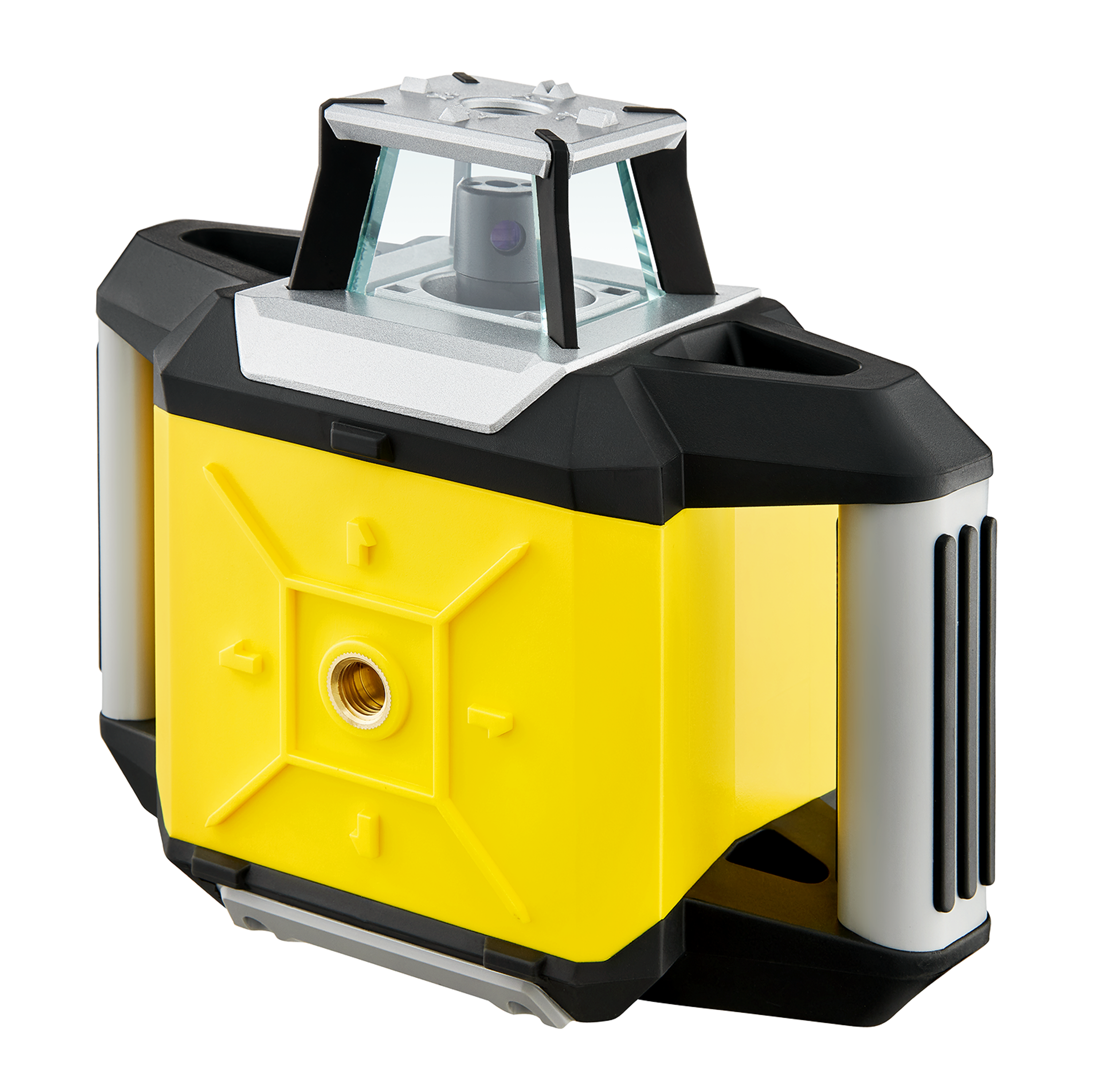

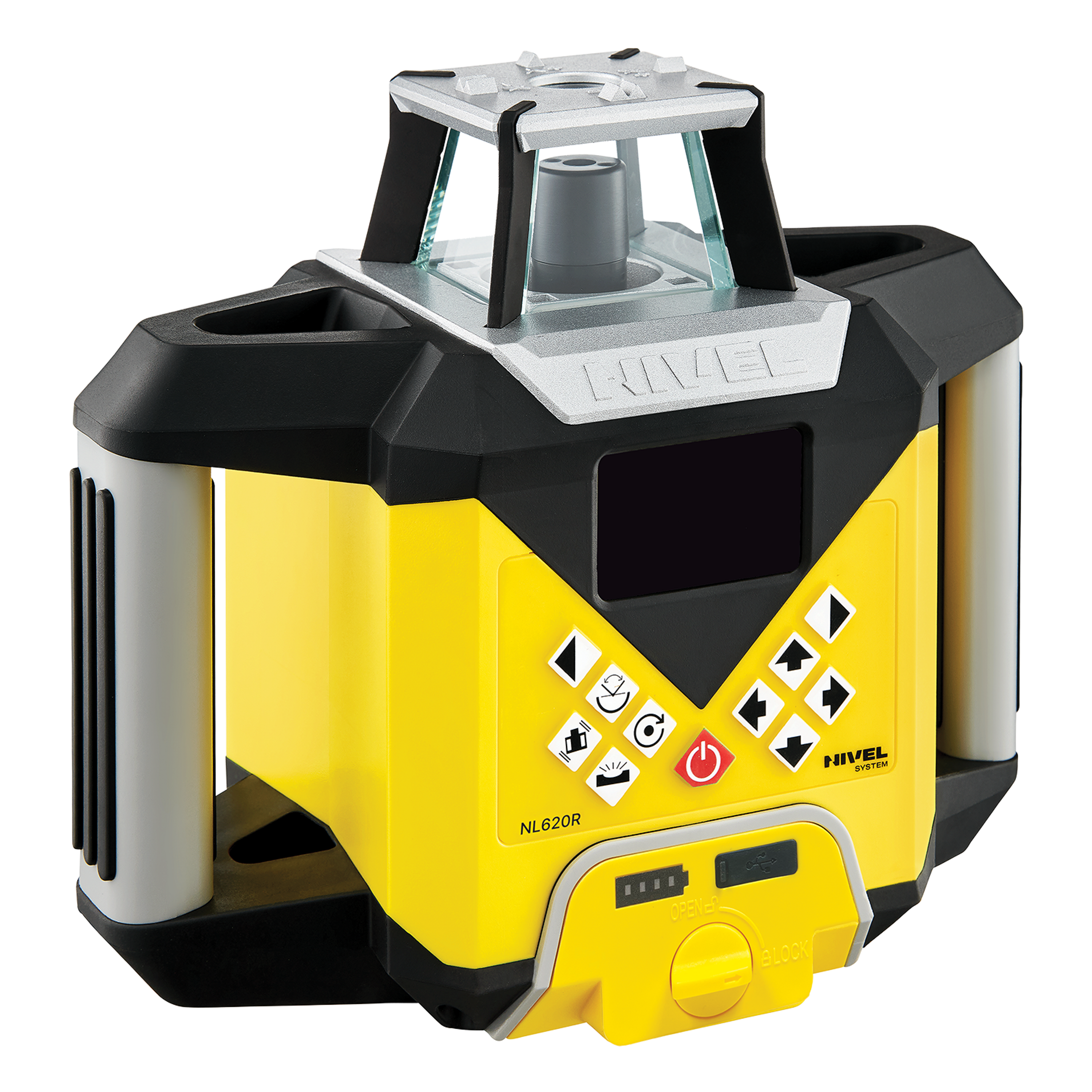

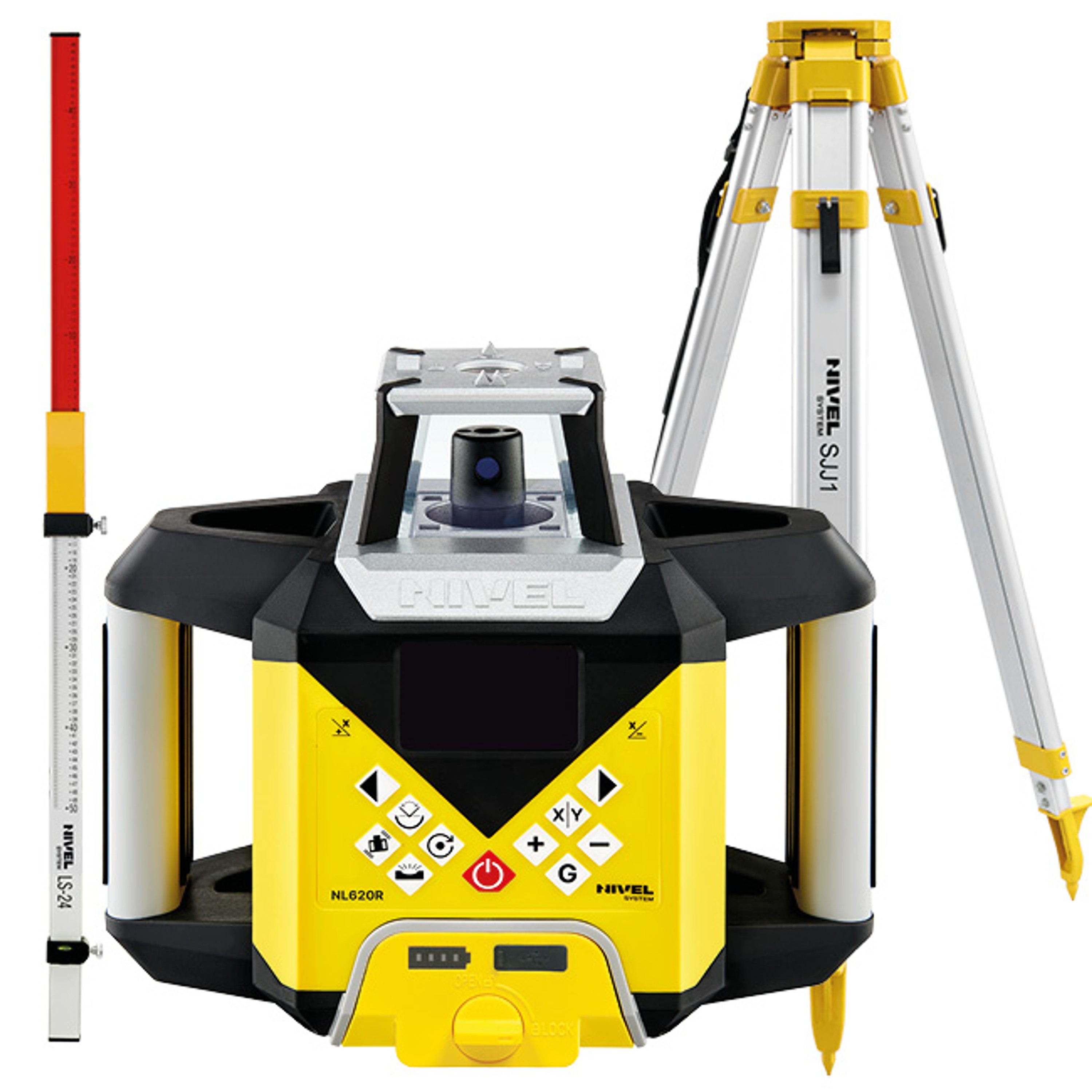

NL620R Digital Nivel System Rotationslaser roter Laser im Set oder Einzel horizontal/vertikal mit Digitalsensor RD600 NL 620 R

Der Nivel System NL620R DIGITAL Rotationslaser ist ein vielseitiges und multifunktionales Werkzeug für Anwendungen im Freien und in Innenräumen.

Der NL620R DIGITAL Rotationslaser von Nivel System ist ein vielseitiges und multifunktionales Werkzeug für Arbeiten im Freien und im Innenbereich. Das Instrument wurde auf Basis der erprobten und effizienten NIVEL-Lasertechnologie entwickelt, die eine hohe Messgenauigkeit gewährleistet. Das Nivelliergerät bestimmt die horizontale (auch in 2 Achsen geneigte) und die vertikale Ebene und mit dem Laserlot werden die Vertikalen oder rechte Winkel bestimmt. Das Gerät verfügt über eine automatische Ausrichtung der Laserlinie. Mit dieser Funktion ist es einfacher, Gefälle festzulegen (horizontale Arbeiten) und die Richtung zu finden (vertikale Arbeiten). Der Laser funktioniert gut auf langen Arbeitsabschnitten (Reichweite von 600 m) und unter schwierigen Geländebedingungen – er nivelliert sich schnell und ist unempfindlich gegen Bodenvibrationen. Der Lasernivellier NL620R DIGITAL ist standardmäßig mit einem digitalen Sensor ausgestattet, auf dem die Höhendifferenzen digital angezeigt werden. Dadurch werden die Messungen erheblich vereinfacht und beschleunigt. Das Gerät verfügt über eine intuitive Benutzeroberfläche. Zusätzlich ist die Fernbedienung mittels Funkfernbedienung möglich.

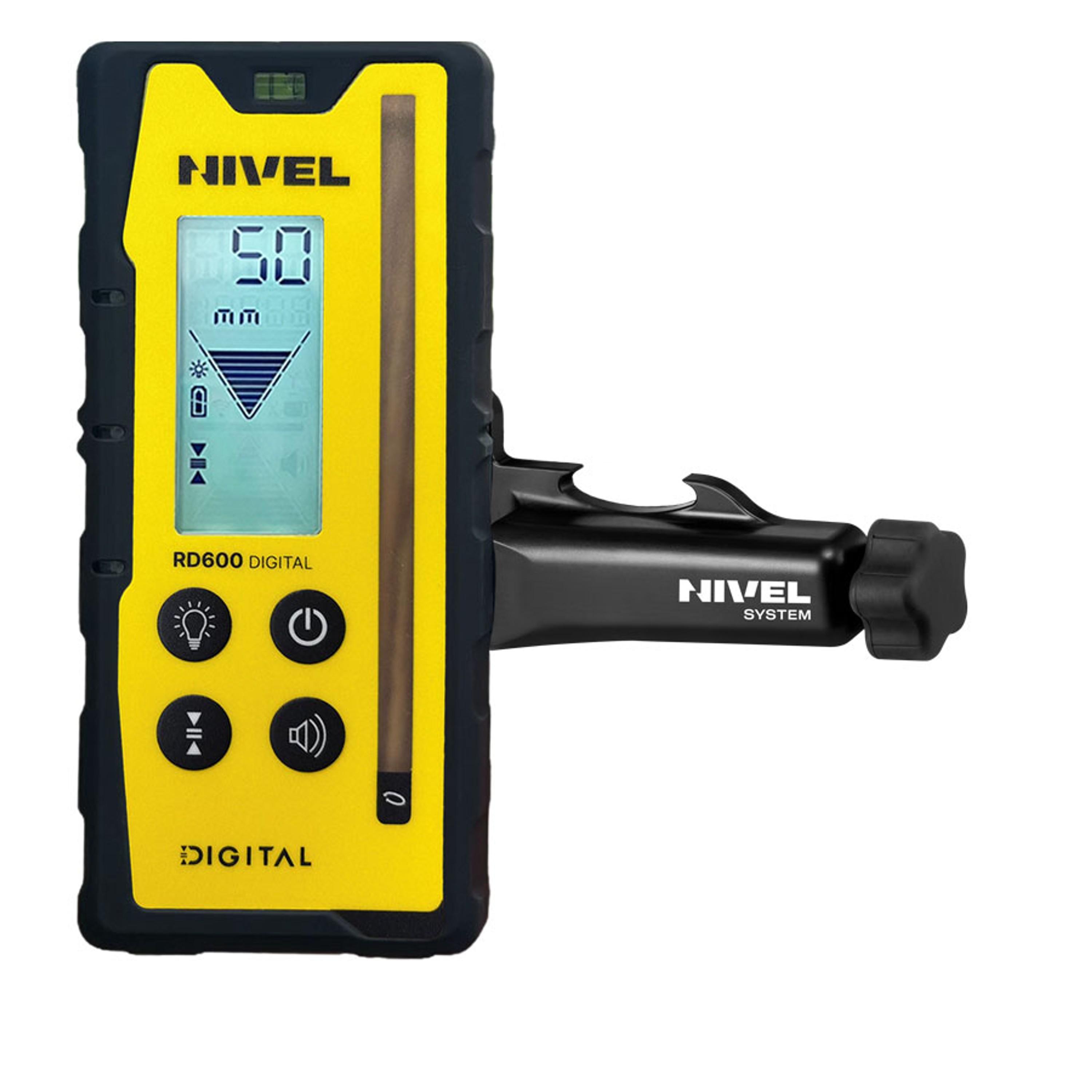

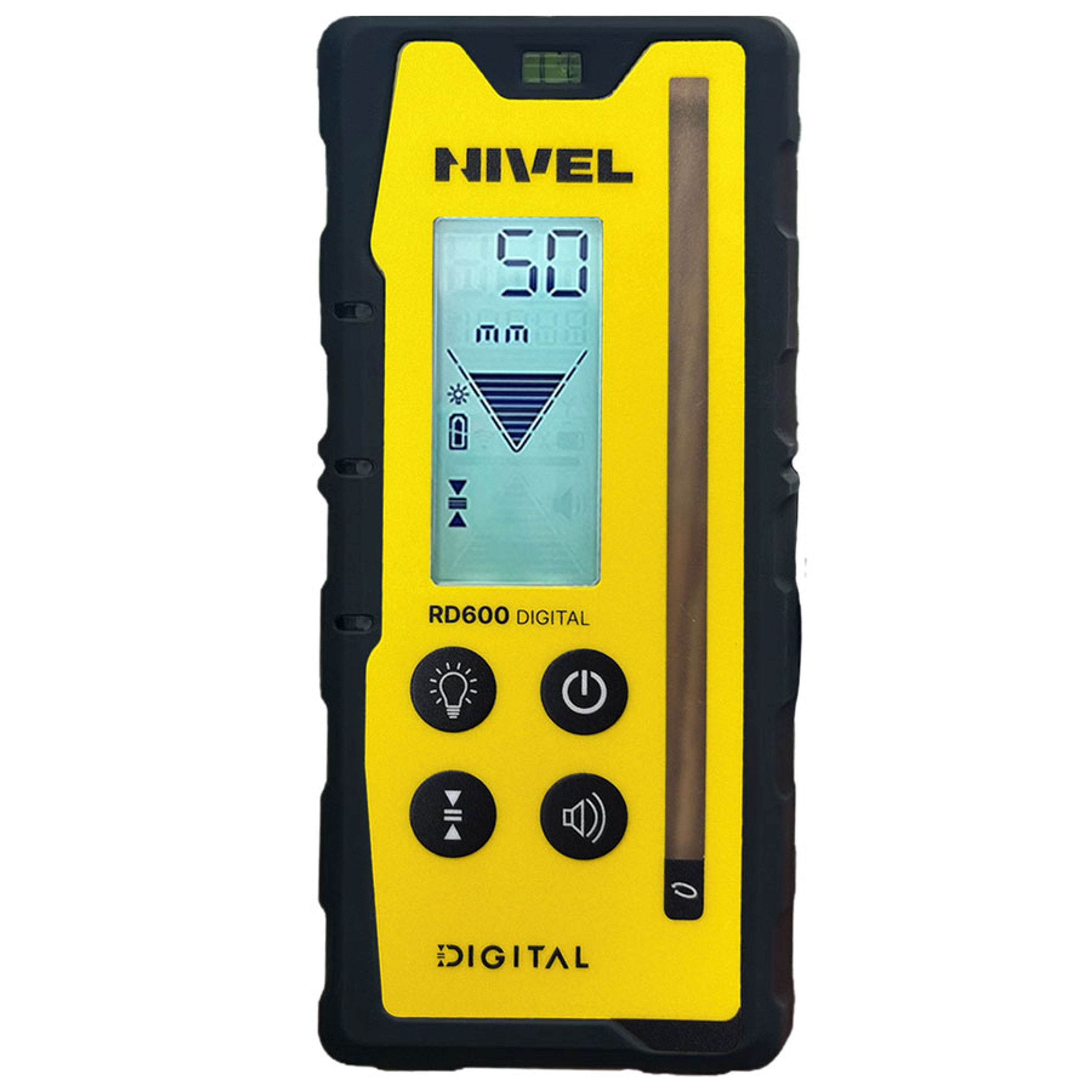

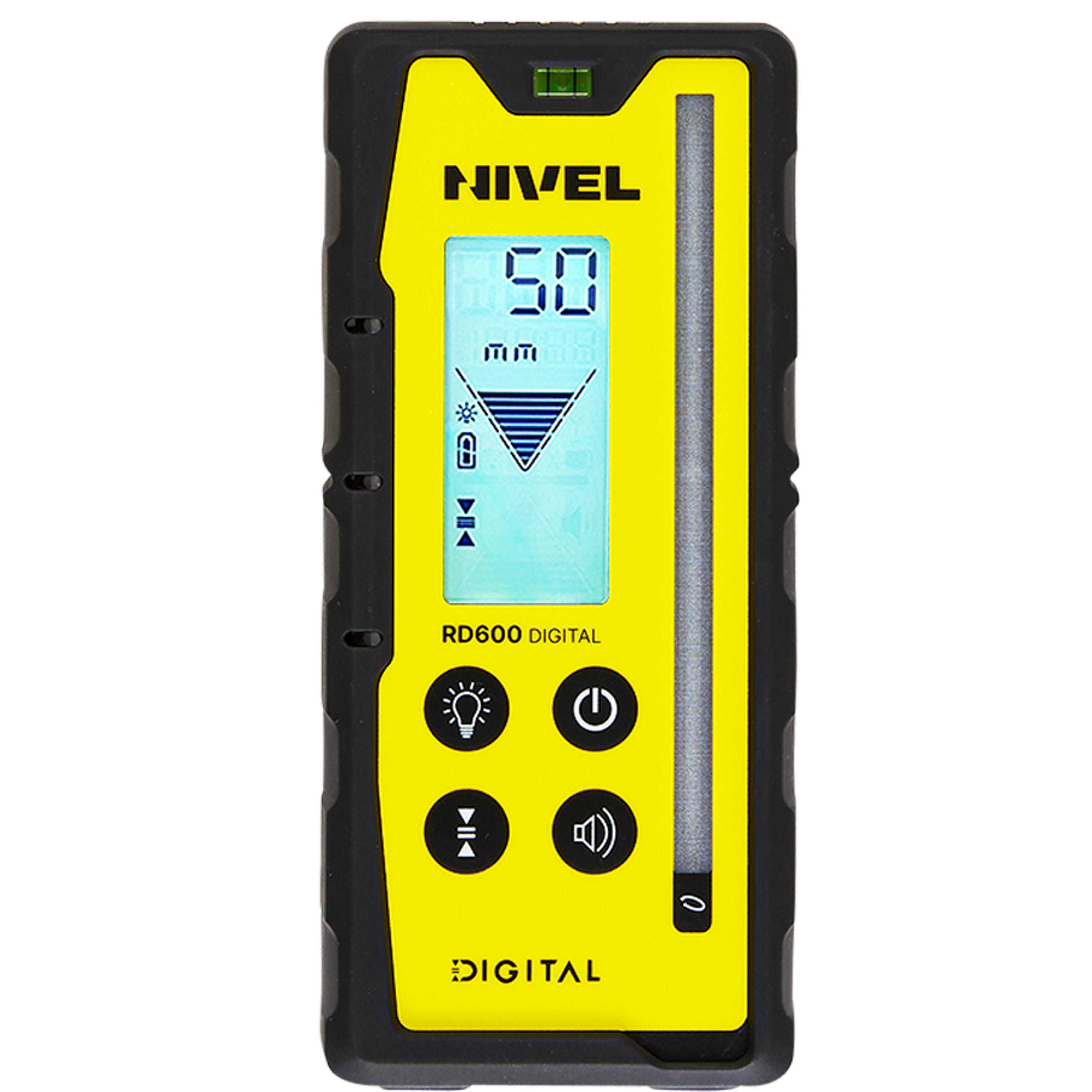

Effizientes Nivellieren – Durch den digitalen Lasersensor mit numerischer Bestimmung der Höhendifferenz (digitaler Lasersensor) wird die Nivellierung erheblich verbessert und die Genauigkeit des Nivellements erhöht (Der Wert muss nicht mehr an der Nivellierlatte abgelesen werden, sondern wird auf dem Display des Sensors angezeigt)

Arbeiten mit geneigter Ebene – Die Laserlinie kann im Bereich von ± 10% in eine oder zwei Richtungen geneigt werden. Gefälle im Gelände werden manuell bestimmt und ohne dass es notwendig wäre, die Höhen der einzelnen Positionen umzurechnen

Laser in alle Richtungen – Der Laserkopf bestimmt ,beim Erzeugen der horizontalen Laserebene zusätzlich eine Laserlinie, wodurch die Definition der Ebene rechtwinklig zur markierten Linie erleichtert wird

schnelle Selbstnivellierung – Mit dem Kompensator wird das Instrument schnell und genau nivelliert und der „Bewegungsalarm“ des Nivellierers schließt fehlerhafte Messungen aus, wenn das Gerät versehentlich umgestoßen und aus der waagerechten Stellung gebracht wurde

Ein-Mann-Bedienung – Zur Bedienung, Messung der Höhenunterschiede und Herstellung der Höhenhorizonte wird nur eine Person benötigt

Fernbedienung – Änderung der Laserparameter über die serienmäßig mitgelieferte Funkfernbedienung

effiziente Stromversorgung – Li-Ionen-Akku (8000mAh), der auch während des Betriebs geladen werden kann

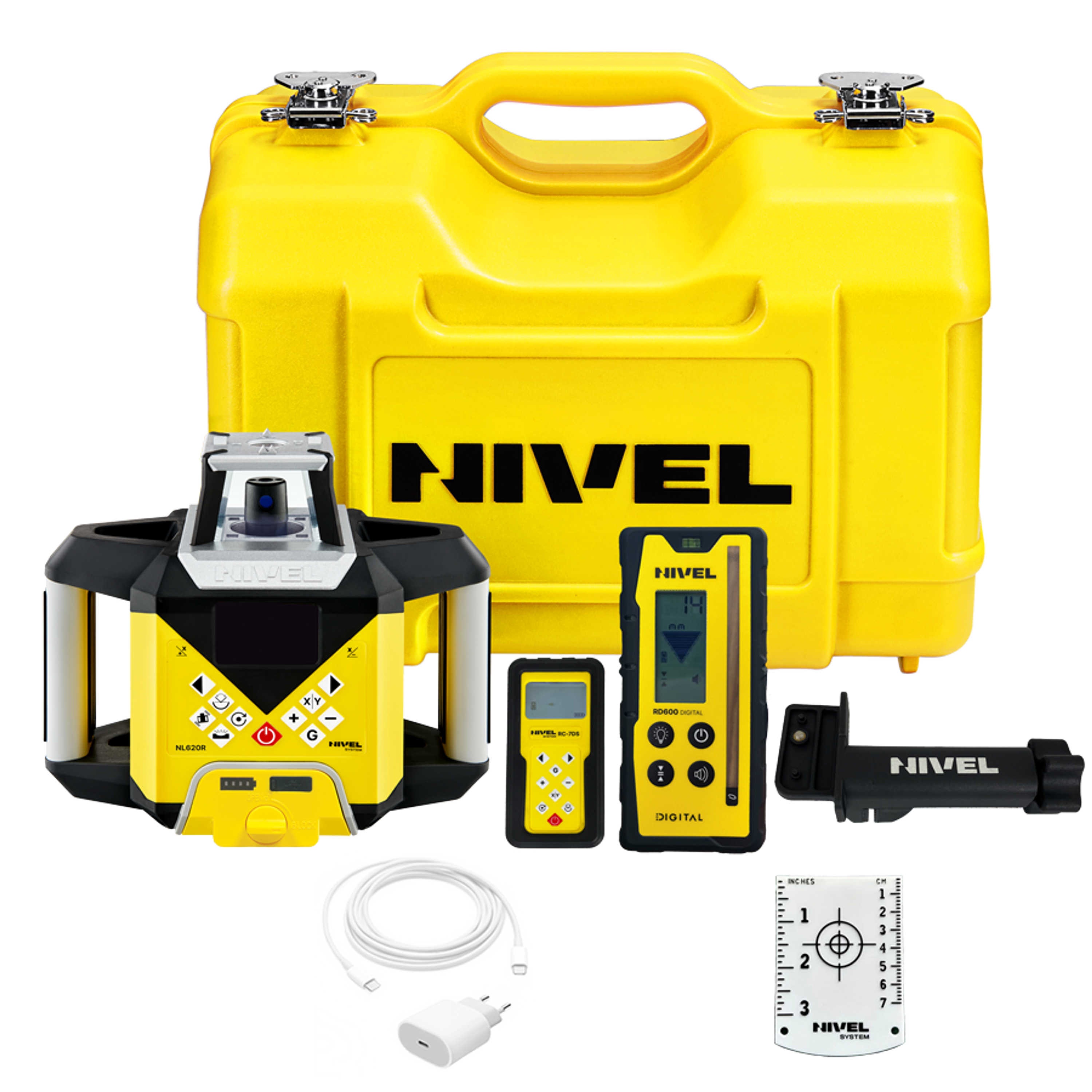

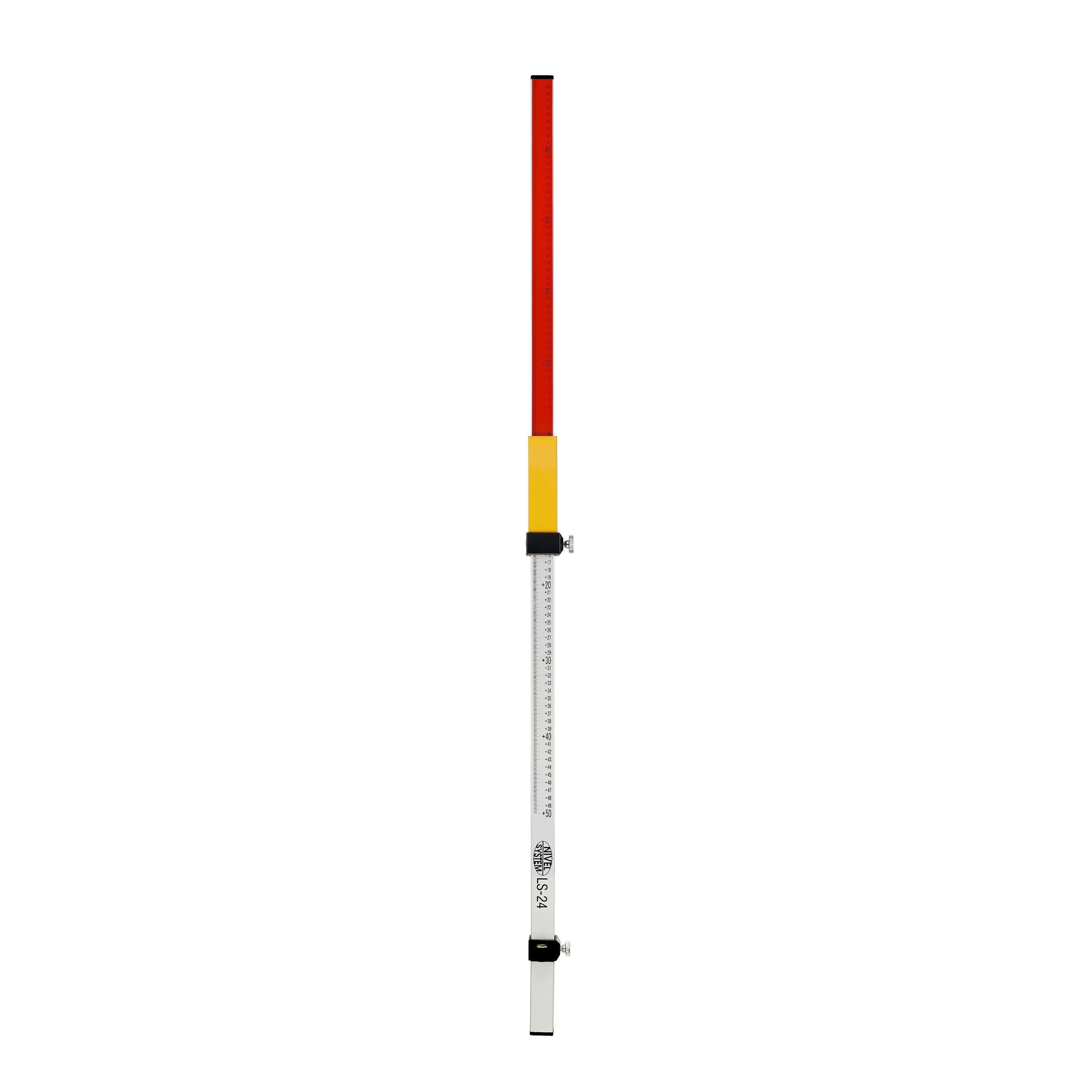

alles im Paket – Das Nivellier wird standardmäßig mit einem praktischen Zubehörpaket geliefert, das Sie bei der Arbeit unterstützt (DIGITAL Lasersensor, Laserlattenhalterung, Fernbedienung, Akkus, Ladegerät, Laserzieltafel, Transportkoffer)

Arbeiten unter allen Bedingungen – gepanzertes, verstärktes Metallgehäuse, Laserköpfe mit Metallabdeckungen, stoßdämpfende Gummiecken zum Schutz des Lasers vor Beschädigungen durch Schläge und Stöße, staub- und spritzwasserdicht (IP65)

Einfache und schnelle Messungen

Das NL620R DIGITAL Nivellier verfügt über eine automatische Nivellierfunktion, nach dem Einschalten nivelliert sich das Gerät von selbst und ist sofort einsatzbereit. Auf die Oberfläche projiziert, bildet er eine Referenzlinie für horizontale oder vertikale Arbeiten. Bei der Arbeit mit Sensor und Laserlatte haben wir ein genaues Nivellierset zur Hand. Die Messungen können von einer Person durchgeführt werden. Durch die digitale Anzeige des Höhenunterschieds auf dem Display (digitaler Lasersensor) lässt sich der Nivellierungsvorgang erheblich verkürzen. Mit der Scanfunktion lässt sich der angezeigte Strahl innerhalb eines bestimmten Bereichs verengen, sodass wir nur dort eine Referenzlaserlinie erhalten, wo wir arbeiten.

Universell einsetzbar

Mit dem Gerät kann sowohl mit einer horizontalen als auch einer vertikalen Laserlinie gearbeitet werden. Die Ebene kann in eine oder zwei Richtungen geneigt werden, wodurch der Laser für Arbeiten wie das Gießen von Fußböden oder das Nivellieren und Vorbereiten des Bodens zum Pflastern, Anlegen von Sportplätzen oder Straßen und Wegen verwendet werden kann – wodurch ein Wasserablauf entlang den vorgesehenen Gefällen sichergestellt ist. Bei Bauarbeiten ist ein Laserlot hilfreich, mit dem die Achse der durch Rotation erzeugten Laserebene markiert wird. Diese Funktionalität stellt sicher, dass sich der Laser bei senkrechten Arbeiten oder beim Übertragen von Punkten (das Lot wird gleichzeitig nach oben und unten angezeigt) genau ausgerichtet. Bei Arbeiten im Außenbereich und größeren Reichweiten kommt ein Lasersensor zum Einsatz, mit dem es möglich ist, ein Signal über eine Entfernung von 600 m (Arbeitsdurchmesser) zu empfangen. Unterschiedliche Rotationsgeschwindigkeiten des Laserkopfes gewährleisten einen Einsatz des Lasers sowohl auf kürzeren als auch längeren Arbeitsstrecken.

Zuverlässigkeit auf der Baustelle

Das Nivelliergerät basiert auf einem elektronischen Kompensator, der dieÜbertragung von Vibrationen verhindern und eine präzise Nivellierung der Laserebene gewährleistet. Ein elektronischer Kompensator ist im Vergleich zu einem magnetischen wesentlich präziser. Dies ist insbesondere bei Baumessungen von Bedeutung, bei denen der Boden durch den Betrieb von schwerem Gerät vibrieren kann. Dadurch erhalten wir stets zuverlässige und genaue Messergebnisse. Das Gerät ist staub- und wasserfest (Schutzart IP65). Darüber hinaus ist der Drehkopf mit einem Metallgehäuse verkleidet. Der Baulaser ist mit Gummiabdeckungen zum Schutz vor Beschädigungen durch Stöße versehen.

Exzellente Bedienbarkeit

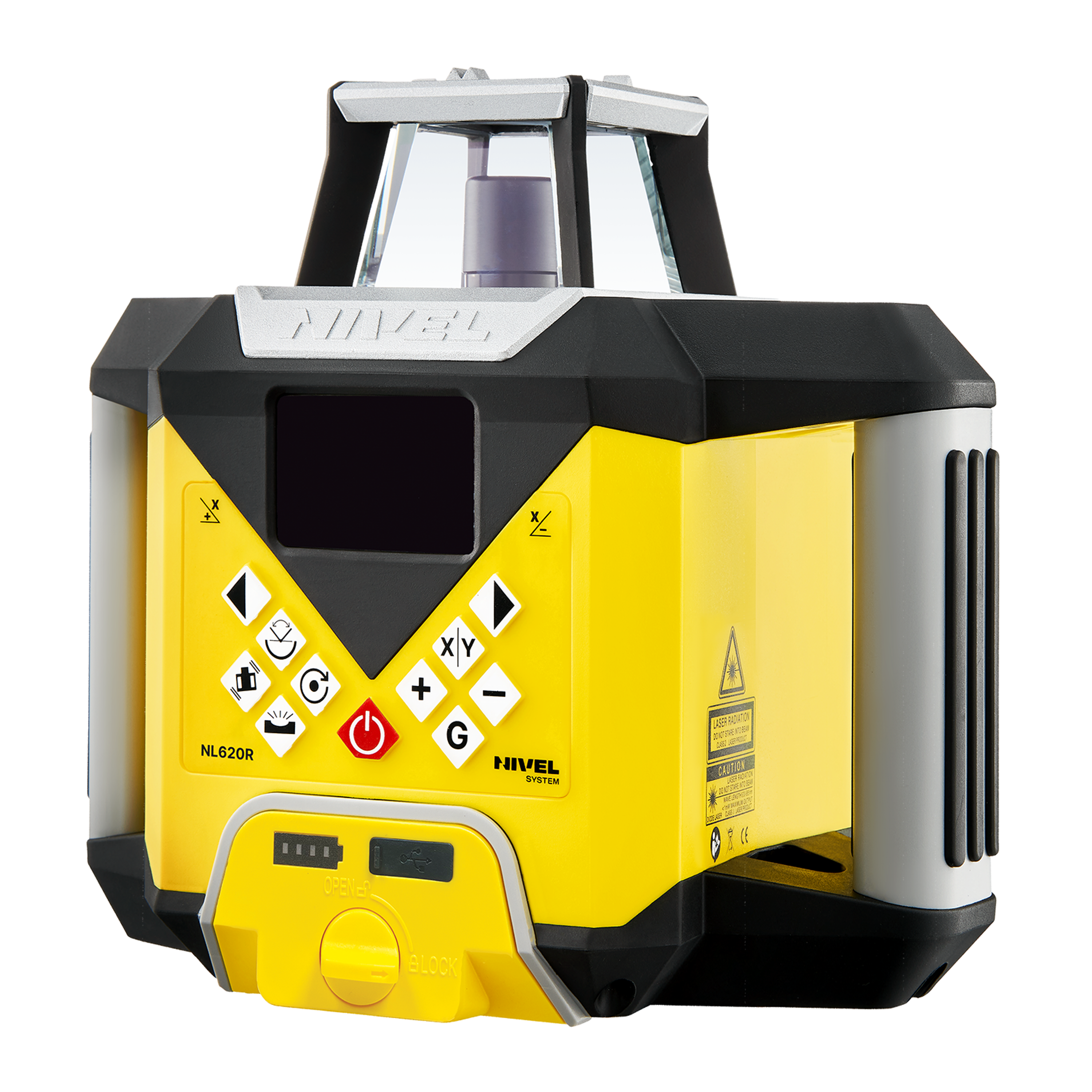

Der NL620R DIGITAL Baulaser verfügt über ein intuitives Bedienfeld. Alle Funktionen, einschließlich die Eingabe von Gefällen, werden manuell eingestellt. Die Laserfunktionen können sowohl direkt von dem Gerät aus als auch über eine Fernbedienung gesteuert werden. Der Laser wird von einem leistungsstarken 8000-mAh-Akku betrieben, er kann aber auch direkt über das Stromnetz mit Spannung versorgt werden. Ergänzt wird das Ganze durch ein kompaktes Gehäuse mit praktischen Griffen, das für einen handlichen und unkomplizierten Einsatz auf der Baustelle und einen einfachen Transport sorgt.

• Straßen- und Pflasterarbeiten,
• Wasser- und Abwassersysteme,
• Maschinensteuerungssysteme,
• Landwirtschaft und Erdarbeiten,
• Hoch- und Industriebau,
• große Baustellen,
• Zaunausrichtung,
• Montage von Stahlkonstruktionen.

Laserstrahl roter Laser (635nm), Laserklasse 2

Genauigkeit ± 0,72 mm / 10 m (horizontal, vertikal)

Arbeitsbereich ø 600 m (mit Lasersensor)

Neigung ± 10% (in der X-Achse und Y-Achse) manuell

Scannen 0-10° -45° -90° -180°

Rotationsdrehzahl variabel, 100,300,600,800 U/min

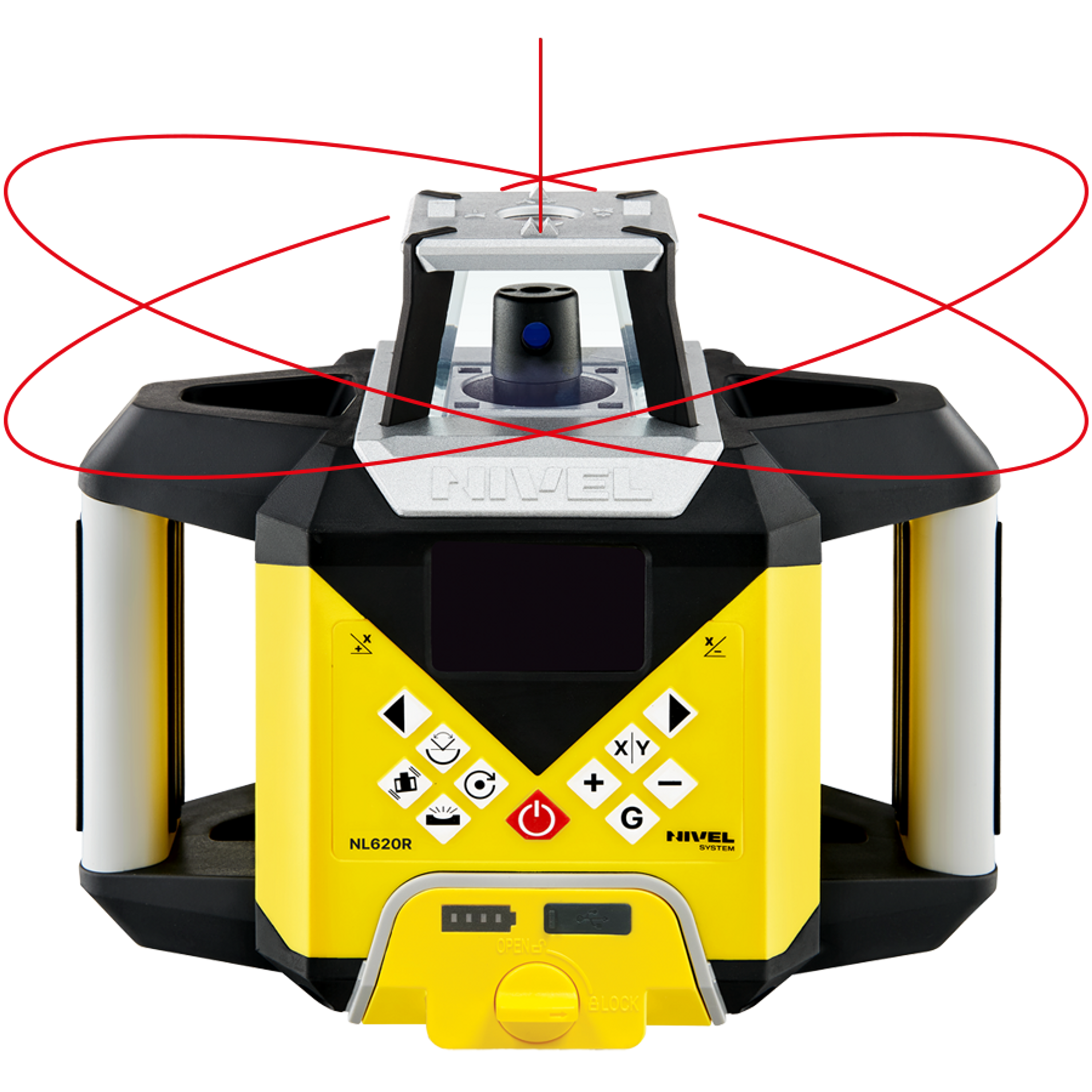

Erzeugte Ebenen 1x xorizontal (360°), 1 x vertikal (360°)

Fernbedienung ja

Selbstnivellierbereich ± 5 ° (schnelle Nivellierung – elektronischer Sensor)

Stromversorgung Akku (Li-Ion) 3,7 V mit 8000 mAh

Staub- und Spritzwasserschutz IP65

Betriebstemperaturbereich -10 ° C bis + 50 ° C

Abmessungen 274 x 173 x 232 mm

Gewicht 2,8 kg
