Diamant Hochfrequenz-Wandsäge WEKA WS 76 H FRIDA Blattschutz 750 mm 14 kw Schwenkarmwandsäge mit Frequenzumrichter FU15D und 2,18m Schiene

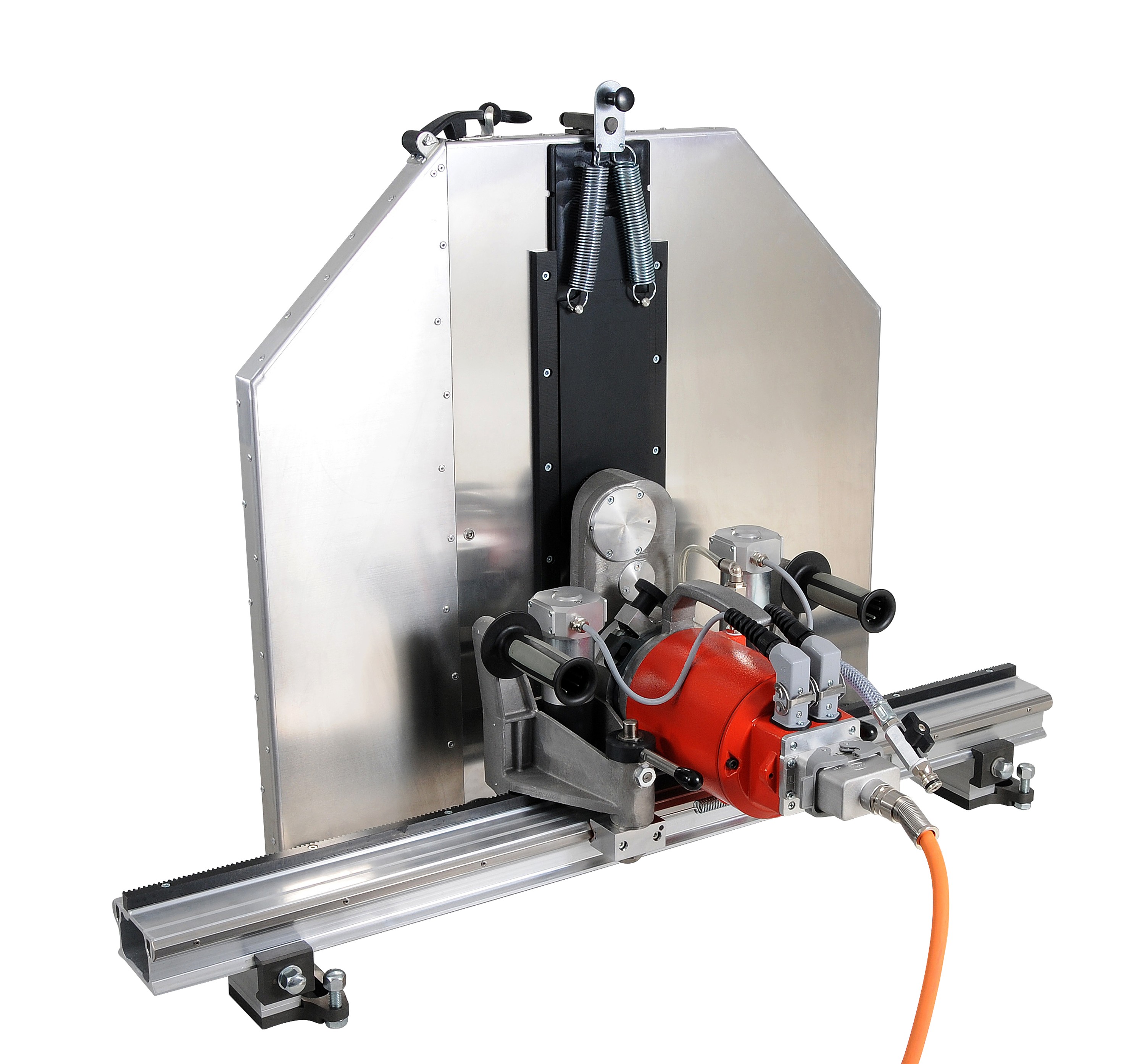

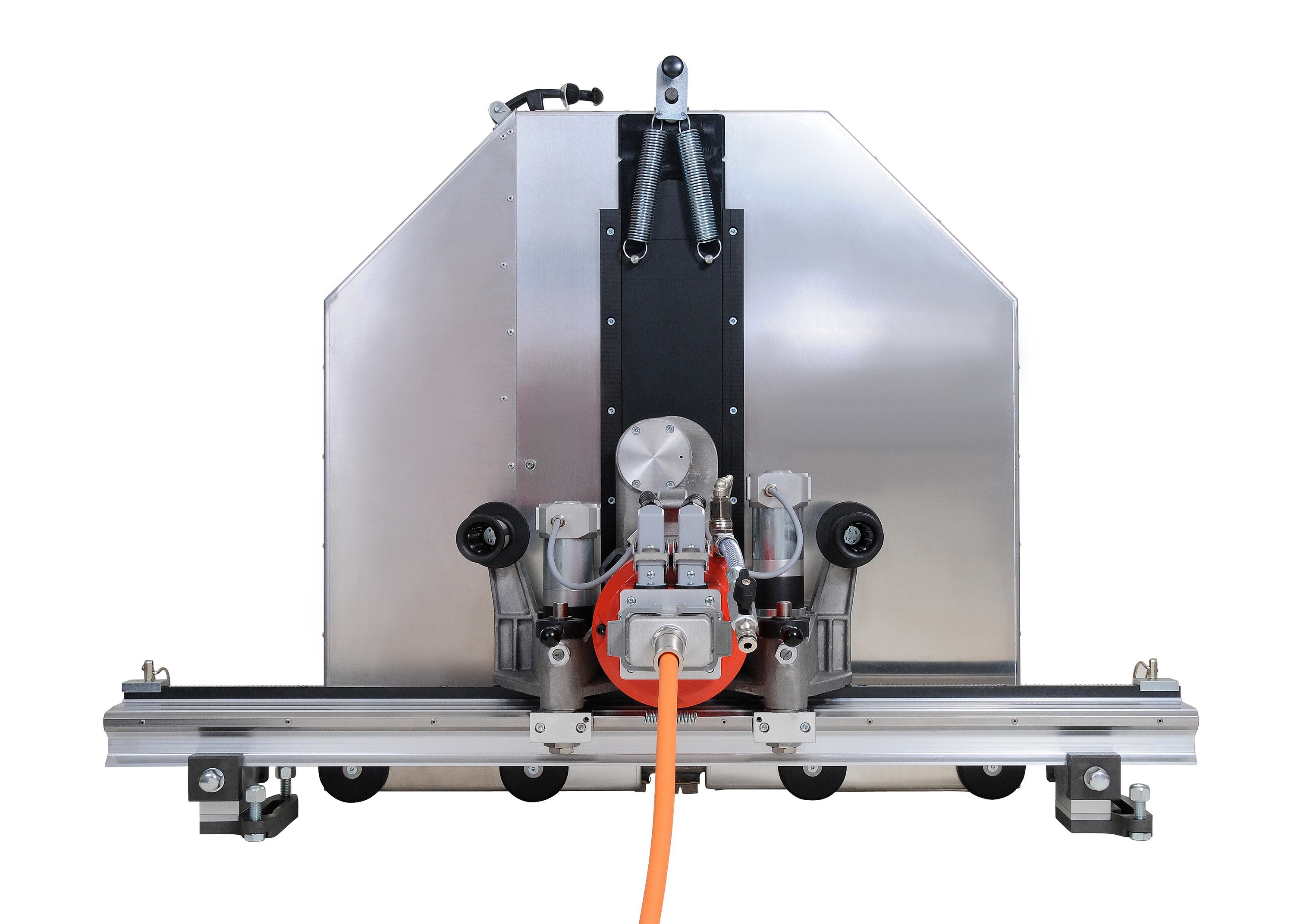

Diamant-Hochfrequenz-Schwenkarmwandsäge

Weka WS 76 H FRIDA

mit 14 kw - Schnitttiefe max. 410mm - für Trennscheiben bis ø 900mm

hier mit Blattschutz 750mm - für Schnitttiefe bis 320mm

Leistungsstarke Elektrowandsäge zum Schneiden von Betonwänden und Mauerwerk bis zu 410 mm tief, mit wassergekühltem Hochfrequenz-Motor und Funkfernsteuerung

Die WEKA Elektro Schwenkarm-Wandsäge WS75 Frida eignet sich hervorragend für das Schneiden von Betonwänden und Mauerwerk bis zu 410 mm tief, Abbrucharbeiten bei Renovierungen und Bündigschneiden.

Die WS 75 H Frida Säge hat einen sehr leistungsstarken, wassergekühlten, robusten 14 kW Motor und wird mit Zubehör geliefert:

inklusive Standard-Blattschutz 750mm, Leitschiene 2,18m lang, 2 Befestigungskonsolen, 2 Endanschläge, Frequenzumrichter FU15D, Funkfernsteuerung und Trolley

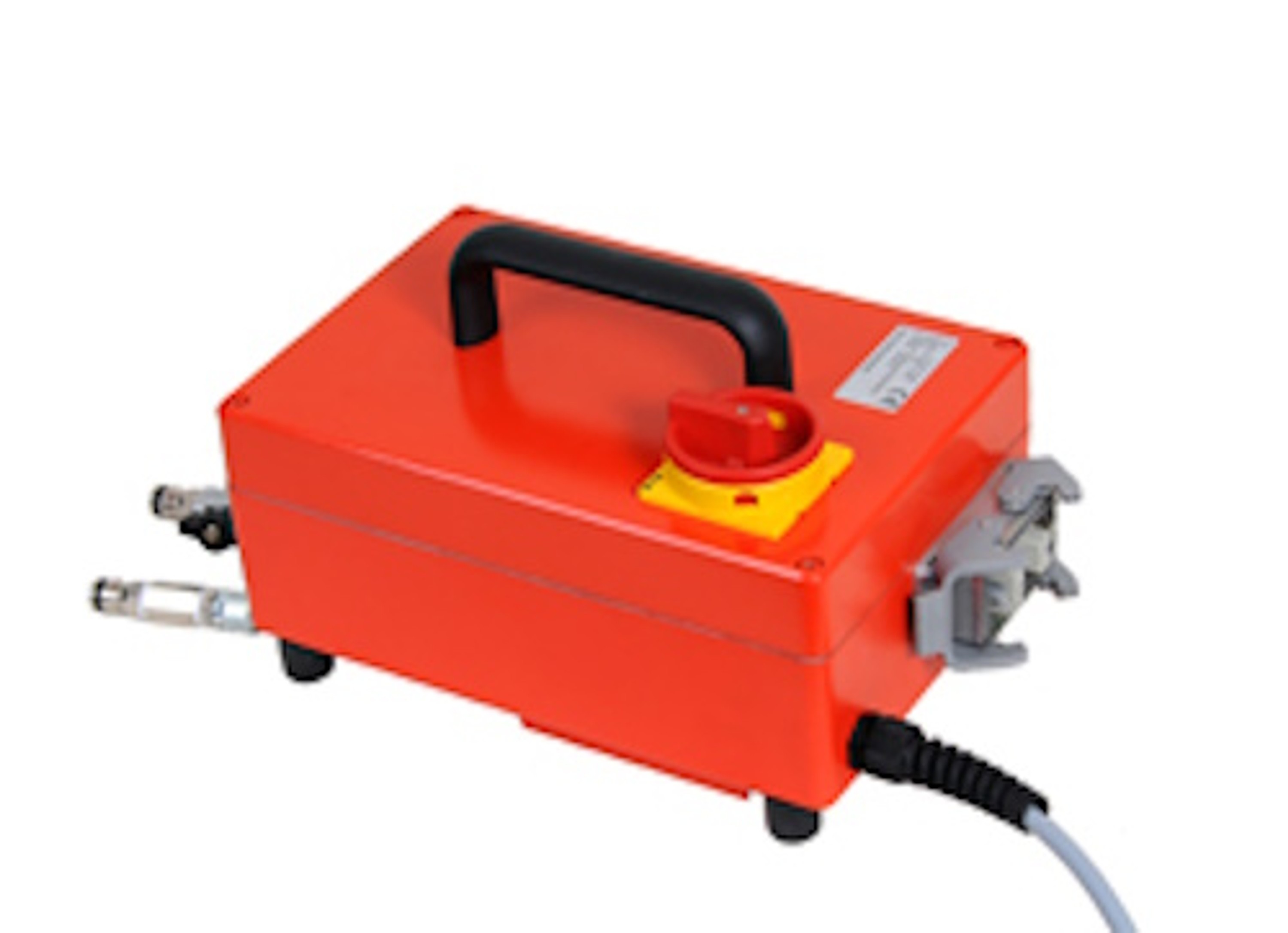

(Umformer FU15D wird für Betrieb benötigt und ist im Lieferumfang enthalten)

Vorteile:

• Leistungsstarker, wassergekühlter Hochfrequenz-Motor mit 14 kW
• Hohe Vorschubkraft des Längs- und Tauchvorschubs
• Antriebsmotor einfach vom Maschinenträger zu trennen
• Variable Spindeldrehzahl
• Getriebe mit Ölbadschmierung und Überlastkupplung
• Verdrehsteife Führungsschiene mit verschleißarmer Prismenführung aus Edelstahl
• Spritzwassergeschützt nach IP55
• Blattschutz 900mm als optionales Zubehör
• Bündigblattschutz als optionales Zubehör

Anwendung:

• Schneiden von Betonwänden und Mauerwerk bis zu 410 mm tief.
• Abbrucharbeiten bei Renovierungen
• Bündigschneiden

Verfügbares optionales Zubehör (nicht im Lieferumfang enthalten):

• WS7510 Antriebsmotor kpl. mit Kabel und Adapterplatte für WS 75
• WS8010 Antriebsmotor kpl. mit Adapterplatte für WS 75 H
• WS7520 Wandsägebasis (ohne Antriebsmotor und Blattschutz) WS 75
• WS8020 Wandsägebasis (ohne Antriebsmotor und Blattschutz) WS 75 H
• WS7532 Blattschutz - Standard, mit Visier, max. Blatt-Ø 750mm
• WS7532.95 Blattschutz 950 mm, komplett,  mit Visier, max. Blatt-Ø 930mm
• WS7534 Bündigblattschutz, mit Verteilerdüse und Senkschrauben, max. Blatt-Ø 750mm
• WS7534.95 Bündigblattschutz 950 mm, komplett, mit Verteilerdüse und Senkschrauben, max. Blatt-Ø 930mm
• WS7542 Leitschiene - Standard, 2,18m lang
• WS7544 Leitschiene - kurz, 1,09m lang
• WS7546 Befestigungskonsole
• WS7548 Endanschlag
• WS7550 Verbinderbrücke
• WS7556 Steuerung kpl. Im Handgehäuse für WS 75 H
• 8792511 Motorkabel AC/DC kpl. mit Stecker und Kabelverschraubung
• WS7570 Trolley für Wandsäge

Sollten Sie ein individuelles Angebot über WEKA-Produkte benötigen, rufen Sie uns an oder schreiben eine Email.

Weka Produktbeschreibung:

Mein Name ist Frida, ich bin als Elektrowandsäge das jüngste Mitglied der Familie WEKA. Ich schneide mit meinem Diamant-Sägeblatt von 750mm Durchmesser Betonwände und Mauerwerk bis zu 320mm tief (mit 900mm Blattschutz sogar bis 410mm), dabei nehme ich auch auf eine starke Armierung keine Rücksicht. Damit ich nicht zu schwer für Sie bin, kann mein Motor ohne Werkzeug mit wenigen Handgriffen in ein paar Sekunden vom Maschinenträger getrennt werden. So zerlegt bin ich so leicht, dass mich auch schwache Männer auf den Arm nehmen können. Meine Führungsschiene besteht aus einem verdrehsteifen Aluminiumprofil mit aufgesetzen Prismenführungen aus rostfreiem Edel-stahl. Geführt werde ich auf dieser Schiene mit schwingungsdämpfenden Gleitführungen aus einer speziellen, aber bewährten und verschleißarmen Materialzusammensetzung.

Die Kraftübertragung erfolgt über ein ölbadgeschmiertes Getriebe in meinem Schwenkarm. Eine integrierte Überlastkupplung verhindert im Ernstfall Getriebe- und Werkzeugschäden. Die Arbeitsspindel ist sehr starr und praktisch spielfrei zwischen zwei Kegelrollenlagern gelagert. Meine Vorschubantriebe sind robust und leistungsstark, sowohl längs als auch Tauchvorschub erbringen eine Vorschubkraft von 2000N.

Meine Bewegungen werden durch eine einfach zu bedienende Steuerung koordiniert. Eine intelligente Regelung sorgt für ein nahezu konstantes Drehmoment der Vorschubmotoren, das abhängig von der Stromaufnahme des Sägemotors automatisch angepasst wird. Eine rote LED Anzeige weist auf eine Überlastung hin. Wird diese nicht zur Kenntnis genommen, schaltet die Steuerung die Säge ab.

Blockiert einmal das Sägeblatt, absorbiert die Überlastkupplung die auftretende Spitzenlast bevor die Motorelektronik die Säge stillsetzt. Eine integrierte Phasenüberwachung erlaubt nur bei korrekter Phasenlage bzw. Drehrichtung den Motorstart. Diese wird durch eine grüne LED signalisiert. Die Steuerung der WS 75 H ist in einem Handsteuergehäuse untergebracht und sehr praktisch mit einer Hand zu bedienen.

Antriebsmotor - mein 14 kW Hochfrequenzmotor sind wassergekühlt und entsprechen der Schutzart IP 55. Das von meinem Boss patentierte Kühlprinzip trennt dabei den Kühlkreislauf vollkommen vom elektrischen Teil des Motors. Sollten bei sehr robuster Handhabung des Motors meine Dichtungen versagen, tritt das Kühlwasser nicht in den Innenraum meines Motors, sondern nur nach außen. Es kommt also bei diesem Konstruktionsaufbau nicht zu einem gefährlichen Kontakt zwischen Kühlwasser und Motorwicklung. Der Motor ist elektronisch, mechanisch und thermisch gegen Überlastung geschützt. Diese Methode kann als vollkommener Überlastschutz betrachtet werden.

WS 75 H - frequenzgesteuerter Antriebsmotor In dieser Ausführung bin ich superstark und dabei für Profis noch attraktiver. Versorgt werde ich von einem hoch belastbaren Umrichter, der mir die notwendige Energie liefert. Untergebracht ist dieser Powergenerator mit der erforderlichen Steuerung in einer stabilen Box, die ebenfalls der Schutzart IP 55 entspricht. Selbstverständlich bin ich funkentstört. Dies ist sehr wichtig, damit keine Störungen an Computeranlagen, Radio- und Fernsehanlagen auftreten. Auch kann man mich über Fehlerstromschutzschalter mit einem Bemessungsstrom von 30mA starten und betreiben, denn mein Filter ist ableitstromarm.

Technische Daten

Modell  Weka WS 76 H FRIDA

Nennleistung 14.000 W

Spannung, Frequenz 400 V - 32A (Umformer FU15D wird für Betrieb benötigt)

Nenndrehzahl der Sägespindel 1000-2000 U/min

max. Blatt-Durchmesser ø 750 / 930 mm  (hier mit Blattschutz 750mm)

max. Schnitttiefe 320 mm / 410 mm (hier 320 mm)

Aufnahme-Bohrung 25,4 mm

Vorschubkraft Längs- und Tauchvorschub 2000 N

Geschwindigkeit Längsvorschub 0-3 m/min

Geschwindigkeit Tauchvorschub 0-1 m/min

Gewicht Sägemotor  13,5 kg

Gewicht Sägekörper ohne Motor 19 kg

Sägeflansch für Bündigschnitt TK90, 6xM8

Mitgeliefertes Zubehör

• 1x Hochfrequenz-Trennsäge TS 40 ANNA
• ohne Trennscheibe

• Standard-Blattschutz 750mm
• Leitschiene 2,18m lang
• 2 Befestigungskonsolen
• 2 Endanschläge
• Frequenzumrichter FU15D
• Funkfernsteuerung
• Trolley

(Umformer FU15D wird für Betrieb benötigt und ist im Lieferumfang enthalten!)

Nur bei uns mit unserem bewährten Qualitäts - Diamantwerkzeug (im Shop)

--> bei Kauf einer WEKA-Maschine bekommen Sie einen Sonderpreis auf unsere Bohrkronen und Trennscheiben (Fragen Sie uns!)

--> Sparen Sie Versandkosten bei Mehrfachbestellung !!

WEEE Nummer - Weka - 98076449
